КМР газовые, Клапана КМР, КМР, Клапана магниторегулируемые КМР газовый

Клапан магниторегулируемый КМР газовый в ООО «ОмегаЭнергетик». Цены, характеристики, описания.

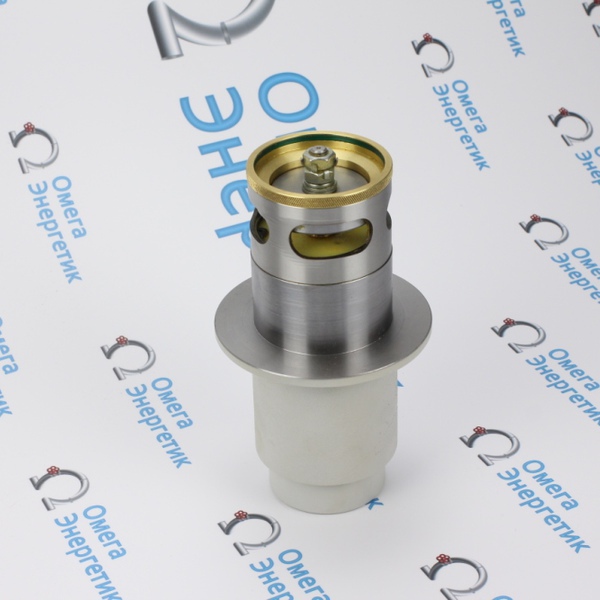

Клапан магниторегулируемый КМР газовый (далее - клапан КМР), предназначен для равномерного распределения расхода жидкости в замерной линии автоматизированных установок АГЗУ.

СВЕДЕНИЯ ОБ ИЗДЕЛИИ И ТЕХНИЧЕСКИЕ ДАННЫЕ.

Клапан магниторегулируемый КМР газовый , предназначен для равномерного распределения расхода газа в замерной линии автоматизированных установок. Клапан КМР, КМР, КМР-2, Клапан магниторегулируемый КМР

Клапан КМР является усовершенствованным оборудованием, который заменяет старого образца регуляторы расхода Ха2.573.006, РР02.00.000, РР02.00.000-01, РР02.00.000-03, регулятор расхода МПК 10В. Клапан КМР, КМР, КМР-2

кмр 1.1, кмр 1.1, кмр 1.1

1.Клапан КМР газовый устанавливается в тройники от ранее установленных регуляторов расхода.
2. Каждый клапан КМР газовый проходит обязательное испытание на прочность, на открытие и закрытие по давлениям, указанным в паспорте.
3. Клапан КМР газовый состоит из цельно литого корпуса, что гарантирует быстрый монтаж, долговечность и надежность оборудования.
4. За счет уникального решения по созданию цельно литого корпуса клапана КМР, соосность каждого клапана обеспечивает идеальную посадку и точное прижатие посадочного места фланца и посадочного места в тройнике, в следствие чего не возникают протечки и исключается замена запасных частей в ближайшем будущем.
5. Все уплотнительные элементы клапана КМР выполнены из полиуретана. Полиуретан имеет более высокие физико-математические характеристики по отношению к РТИ и с успехом заменяет резину различных марок (в некоторых случаях и металлы), благодаря таким свойствам как: 1.износостойкость, 2.кислотостойкость, 3.маслобензостойкость, 4.высокие диэлектрические свойства, 5.возможность работы при высоких давлениях (до 750 МПа) в широком диапазоне температур (от -70°С до +100°С).
6. Все внутренние элементы клапана КМР выполнены на высокотехнологичном оборудование, что гарантирует точность исполнения каждой детали и соответственно более качественную и надежную работу клапана.
7. Так же возможна поставка запасных для клапанов КМР других производителей.

Клапан КМР производится в двух исполнениях:
1. клапан магниторегулируемый КМР жидкостной - предназначен для равномерного распределения расхода жидкости в замерной линии автоматизированных установок. Клапан КМР, КМР, КМР-2, Клапан магниторегулируемый КМР
2. клапан магниторегулируемый КМР газовый - предназначен для равномерного распределения расхода газа в замерной линии автоматизированных установок. Клапан КМР, КМР, КМР-2, Клапан магниторегулируемый КМР

Основные характеристики клапана КМР газовый:
№ п/п Наименование показателя Значение
1 КМР-2, Клапан КМР, КМРРабочее давление, МПа КМР-2, Клапан КМР, КМР 4,0
2 КМР-2, Клапан КМР, КМРУсловный проход, мм. КМР-2, Клапан КМР, КМР 80
3 КМР-2, Клапан КМР, КМРПропускная способность, м3/ в сутки КМР-2, Клапан КМР, КМР До 15000
4 КМР-2, Клапан КМР, КМРПерепад давления на клапан изделия, МПа в пределах КМР-2, Клапан КМР, КМР
КМР-2, Клапан КМР, КМРна открытие КМР-2, Клапан КМР, КМР
КМР-2, Клапан КМР, КМРна закрытие КМР-2, Клапан КМР, КМР

0,1÷0,15
0,03÷0,04
5 КМР-2, Клапан КМР, КМРМасса, кг, не более КМР-2, Клапан КМР, КМР 5,4
6 КМР-2, Клапан КМР, КМРГабаритные размеры, мм, не более КМР-2, Клапан КМР, КМР
КМР-2, Клапан КМР, КМРвысота КМР-2, Клапан КМР, КМР
КМР-2, Клапан КМР, КМРширина КМР-2, Клапан КМР, КМР

236
132
7 КМР-2, Клапан КМР, КМРРабочая среда, Сº КМР-2, Клапан КМР, КМР До 100

МАРКИРОВКА клапана КМР.

Маркировку наносят на табличку или ярлык (этикетку), выполненной фотохимическим способом или методом электрохимического травления или другим способом, который позволяет сохранить данные в течении всего срока эксплуатации. Место расположения маркировки указывается в конструкторской документации. Клапан КМР, КМР, КМР-2, Клапан магниторегулируемый КМР


Маркировка транспортной тары производится в соответствии с требованиями ГОСТ 14192-96. Клапан КМР, КМР, КМР-2

клапан магниторегулируемый КМР газовый, клапан магниторегулируемый газовый, клапан магниторегулируемый газовый КМР 1.1, клапан магниторегулируемый газовый КМР 1.1, клапан магниторегулируемый газовый КМР 1.1

УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ клапана КМР.

Подготовительные работы клапана КМР газового. Клапан КМР, КМР, КМР-2, Клапан магниторегулируемый КМР
1. Демонтировать штатный регулятор расхода по уровню нижних хомутовых соединений.
2. Проверить целостность поверхности седла в корпусе регулятора расхода. Клапан КМР, КМР, КМР-2
3. Замерить расстояние от фланца хомутового соединения корпуса регулятора расхода до внешней горизонтальной поверхности седла. Это расстояние не должно превышать 96-97 мм. Клапан КМР, КМР, КМР-2, Клапан магниторегулируемый КМР

Монтаж клапана магниторегулируемого КМР газового. Клапан КМР, КМР, КМР-2, Клапан магниторегулируемый КМР
1. Произвести сборку клапана магниторегулируемого путем вложения в корпус регулятора расхода с небольшим натягом по внешней поверхности седла верхней части до соприкосновения обоих фланцев хомутового соединения.
2. Произвести сборку хомутового соединения. Клапан КМР, КМР, КМР-2, Клапан магниторегулируемый КМР
3. Произвести опрессовку клапана магниторегулируемого КМР газового. Клапан КМР, КМР, КМР-2, Клапан магниторегулируемый КМР

Запуск в работу клапана магниторегулируемого КМР газового. Клапан КМР, КМР, КМР-2, Клапан магниторегулируемый КМР
1. После опрессовки произвести переключение ПСМ на замеряемую скважину. Клапан КМР, КМР, КМР-2
2. При прохождении первой порции газа возможно прослушивание многократного срабатывания устройства регулирования расхода, что является нормальным для первого момента при заполнении опорожненной измерительной линии замеряемой жидкостью.
3. Последующие срабатывания регулятора должны быть мягкими и ровными. После этого устройство готово к последующей работе.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ клапана КМР.

При проведении работ необходимо соблюдать меры безопасности в соответствии с требованиями: ПБ 08-624 «Правила безопасности в нефтяной и газовой промышленности», с общими требованиями безопасности при погрузочно-разгрузочных работах по ГОСТ 12.3.009, с требованиями безопасности труда ГОСТ 12.2.003 «Оборудование производственное. Общие требования безопасности».
Техника безопасности при эксплуатации обеспечивается конструкцией клапана и соблюдением требований к монтажу и эксплуатации. Клапан КМР, КМР, КМР-2, Клапан магниторегулируемый КМР
К работе по монтажу, проверке и эксплуатации клапана допускаются лица, имеющие необходимую квалификацию.
Не допускается проведение работ по устранению дефектов клапана, отсоединение проводящих магистралей и другие работы, связанные с разборкой клапана, при наличии давления рабочей среды. Клапан КМР, КМР, КМР-2, Клапан магниторегулируемый КМР

КОНСЕРВАЦИЯ клапана КМР

Временная противокоррозийная защита клапана выполнена согласно технологической документации. Срок защиты без переконсервации — 3 года. Клапан КМР, КМР, КМР-2, Клапан магниторегулируемый КМР

Клапан КМР, КМР, КМР-2, Клапан магниторегулируемый КМР
