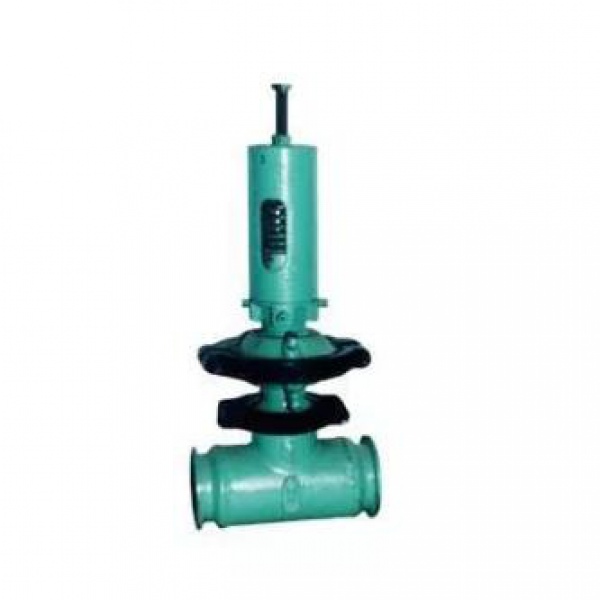

Регулятор расхода Ха2.573.006 РР-40

Регулятор расхода Ха2.573.006 РР-40 в ООО «ОмегаЭнергетик». Цены, характеристики, описания.

Регулятор расхода 6023Ха2.573.006 РР-40 предназначен для обеспечения равномерного расхода жидкости в замерной линии установок типа «Спутник».

Регулятор расхода Ха2.573.006 РР-40 предназначен для обеспечения равномерного расхода жидкости в замерной линии установок типа «Спутник».

Регулятор расхода состоит из корпуса клапана, корпуса мембраны, соединенных между собой хомутным соединением, и клапана, связанного с мембраной штоком.
На крышке мембраны завернут корпус фиксаторов, внутри которого находится подвижная втулка, имеющая кольцевые проточки под шарики.
Усилия прижатия шариков регулируются сжатием пружины.
Усилие, передаваемое пружиной на втулку, регулируется винтом через тарелку.
При понижении перепада давления, усилие, действующее на мембрану снизу, уменьшается, усилие пружины превышает суммарное усилие, создаваемое перепадом давления и удерживающей силой фиксаторов, в результате чего клапан закрывается.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочее давление, МПа, не более 4,0
Пропускная способность, м3/ч, в пределах: от 6 до 30
Перепад давления на мембрану регулятора, МПа, в пределах:
-на открытие 0,08...0,12
-на закрытие 0,02...0,03
Габаритные размеры, м, не более:
-длина 0,34
-ширина 0,21
-высота 0,724
Масса, кг, до 60

Запчасти к регулятору расхода Ха2.573.006:
ХА8.658.054 ПРОБКА
ХА8.656.055 ПРОБКА
ХА8.034.121А ВТУЛКА
ХА8.227.130 ВТУЛКА
ХА8.227.127 ВТУЛКА
ХА8.227.126 ВТУЛКА
ХА5.890.040 ВТУЛКА
Шарик 7.938.16 ГОСТ 3722-81
ХА8.383.102 ПРУЖИНА
ХА8.352.098 ШТОК
ХА8.352.099 ШТОК
ХА8.352.100 ШТОК
ХА7.142.035 СЕДЛО
ХА8.203.034 НАПРАВЛЯЮЩАЯ
КП.00.01.00-01 ХОМУТ под тр. 159
ХА6.112.139 КОРПУС
ХА7.010.022 МЕМБРАНА
