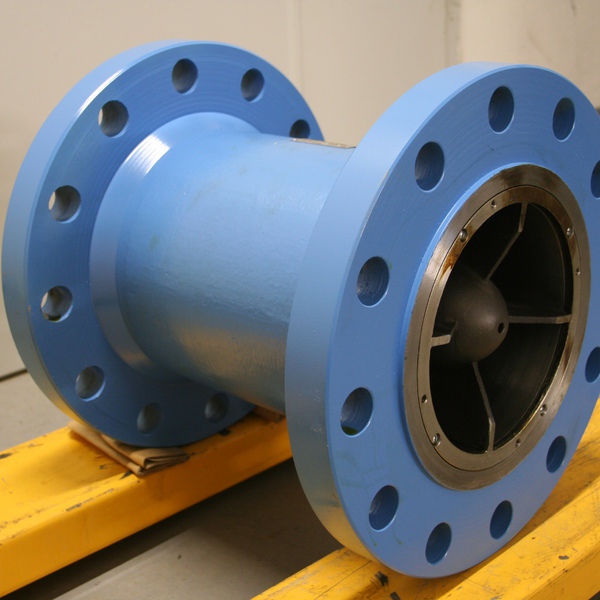

Счетчик жидкости турбинный НОРД-М предназначен для измерения объемного количества нефти, нефтепродуктов и других нейтральных к сталям 20Х13 и 12Х18Н10Т жидкостей.

Функциональное назначение – измерение объемов жидкости и преобразование их в выходной сигнал пропорциональный объему жидкости.

Счетчик НОРД-М предназначен для измерения объемного количества нефти, нефтепродуктов и других нейтральных к сталям 20Х13 и 12Х18Н10Т жидкостей.
Счетчик НОРД-М возможно устанавливать на трубопровод диаметром от 40 мм. до 200 мм. и давлением от 2,5 МПа и до 16,0МПа.

Счетчик НОРД-М состоит из 3-х частей:
1-я часть это - турбинный преобразователь расхода ТПР или «первичка», которая непосредственно встраивается в трубопровод. Это именно та часть счетчика, которая различается по диаметру и давлению.
2-я часть – это магнитоиндукционный датчик НОРД-И2У-02 или датчик НОРД-И2У-04. Это часть счетчика, которая вкручивается в турбинный преобразователь расхода ТПР или «первичку» и передает сигналы на блок электронный или «вторичку» (3-ю часть счетчика).
3-я часть – это, по умолчанию, блок электронный НОРД-Э3М или, по заказу потребителя, блок обработки данных «VEGA-03» . Это часть счетчика («вторичка»), на которую на электронное табло выводятся показания с турбинного преобразователя расхода ТПР или «первички». Данные электронные блоки можно удалять от ТПР до 500метров, соединив датчик НОРД-И2У-02 или НОРД-И2У-04 с блоком НОРД-Э3Мили «VEGA-03» кабелем КРВГЭ 4х1,0.

счетчик норд м, счетчик норд м, счетчик норд м , счетчик норд м

Счетчик НОРД-М имеет взрывобезопасный уровень взрывозащиты с видом взрывозащиты «взрывонепроницаемая оболочка» Маркировка взрывозащиты IExdIIBT4.
Уровень взрывозащиты датчиков – взрывобезопасный, с видом взрывозащиты «взрывонепроницаемая оболочка» Маркировка по взрывозащите 1ЕхdIIBT4
Блок электронный НОРД-Э3М или блок обработки данных «VEGA-03» обыкновенного исполнения и устанавливаются в невзрывоопасных зонах.

Первые 2-е части счетчика (турбинный преобразователь расхода ТПР или «первичка» и магнитоиндукционный датчик НОРД-И2У-02 или НОРД-И2У-04) могут располагаться во взрывоопасных зонах, при температуре окружающего воздуха °С - 50...+ 50:
-турбинный преобразователь расхода ТПР или «первичка» имеет защищенное исполнение от агрессивной среды, взрывозащищенное исполнение, маркировка по взрывозащите IExdllBT4 с видом взрывозащиты «взрывонепроницаемая оболочка»;
- магнитоиндукционный датчик НОРД-И2У-02 или НОРД-И2У-04 имеет взрывозащищенное исполнение, маркировка по взрывозащите IExdllBT4 с видом взрывозащиты «взрывонепроницаемая оболочка»;
Третья часть счетчика (блок электронный НОРД-Э3М или блок обработки данных «VEGA-03» ) необходимо располагать в укрытие или помещении при температуре окружающего воздуха °С + 5...+ 40:
- блок электронный НОРД-Э3М и блок обработки данных «VEGA-03» имеют обычное исполнение.

расходомер норд м, расходомер норд м, расходомер норд м , расходомер норд м счетчик норд-м, счетчик норд-м, счетчик норд-м, счетчик норд-м, счетчик норд-м, счетчик норд-м, счетчик норд-м, счетчик норд-м, счетчик норд-м, счетчик норд-м, счетчик норд-м

Нефть, нефтепродукты и др. жидкости, измеряемые счетчиком соответствует след. параметрам:
температура рабочей среды,°Ссчетчик нефти, счетчик нефти, счетчик нефти+5 до +50
кинематическая вязкость, м2счетчик норд-м, счетчик норд-м, счетчик норд-м(1-20)x10-6
содержание свободного газасчетчик нефти, счетчик нефти, счетчик нефтине допускается
размеры механических примесей, мм. счетчик норд-м, счетчик норд-м, счетчик норд-м4
Содержание сернистых соединений по весу, %, не более3
Температура окружающей среды:
турбинный преобразователь расхода (ТПР), °Ссчетчик норд-м, счетчик норд-м, счетчик норд-м-50 до +50
датчик магнитоиндукционный НОРД-И2У-02 или НОРД-И2У-04, °Ссчетчик норд-м, счетчик норд-м, счетчик норд-м-50 до +50
блок электронный «VEGA-03» и блока НОРД-Э3М, °Ссчетчик норд-м, счетчик норд-м, счетчик норд-м+5 до +40

Основные параметры:
Наименование параметровИсполнение
Предел относительной погрешности счетчика с блоком "VEGA-03" в диапазоне расходов (20-100)% от максимального, %, не более± 0,15
Предел относительной погрешности счетчика с блоком НОРД-Э3М в диапазоне расхода:
а) от 20 до 100 % (от максимального расхода):
1. для счетчиков DN ≤ 80 мм., %
2. для счетчиков DN ≥ 100 мм. ± 1,0 %;
± 1,5
б) от 60 до 100 % (от максимального расхода):
1. для счетчиков DN ≤ 80 мм., %
2. для счетчиков DN ≥ 100 мм. ± 0,5 %;
± 1,0
в) от 40 до 60 %; от 60 до 80 %; от 80 до 100 % (от максимального расхода):
1. для счетчиков DN = 200 мм., %
± 0,35
Потеря давления в преобразователе турбинном при максимальном рабочем расходе и вязкости жидкости, МПа, не более0,05
Потребляемая мощность, ВА, не болеесчетчик нефти, счетчик нефти, счетчик нефти30

Параметры и габаритные размеры счетчиков жидкости НОРД-М
Обозначение преобразователя DN,мм Условное давление, PN,МПа Наружный диаметр фланцев, D,мм Строительная длина, L, мм Масса ТПР, кг. Max расход, м³/ч
ТПР НОРД-М-40-25 40 2,5 145 180 10 35
ТПР НОРД-М-40-40 40 4 145 180 10 35
ТПР НОРД-М-40-6340 6,3 165 180 13 35
ТПР НОРД-М-40-160 40 16 165 180 15 35
ТПР НОРД-М-65-25 65 2,5 180 220 11 90
ТПР НОРД-М-65-40 65 4 180 220 11 90
ТПР НОРД-М-65-63 65 6,3 200 220 15 90
ТПР НОРД-М-65-160 65 16 220 220 21 90
ТПР НОРД-М-80-25 80 2,5 195 250 18 140
ТПР НОРД-М-80-40 80 4 195 250 19,5 140
ТПР НОРД-М-80-63 80 6,3 210 250 21 140
ТПР НОРД-М-80-160 80 16 230 250 29 140
ТПР НОРД-М-100-25 100 2,5 230 280 26 250
ТПР НОРД-М-100-40 100 4 230 280 31 250
ТПР НОРД-М-100-63 100 6,3 250 280 40 250
ТПР НОРД-М-100-160 100 16 265 280 42 250
ТПР НОРД-М-150-25 150 2,5 300 360 48 500
ТПР НОРД-М-150-40 150 4 300 360 56 500
ТПР НОРД-М-150-63 150 6,3 340 360 80 500
ТПР НОРД-М-150-160 150 16 350 360 91 500
ТПР НОРД-М-200-25 200 2,5 360 400 63 900
ТПР НОРД-М-200-40 200 4 375 400 93 900
ТПР НОРД-М-200-63 200 6,3 405 400 115 900
ТПР НОРД1М-200-160 200 16 430 400 147 900

Наименование Габаритные размеры, мм, не более Масса, кг, не более
Датчик магнитоиндукционный МИД НОРД-И2У 102x70x96 1,9
Блок электронный НОРД-ЭЗМ 202x114x78 0,8
Блок обработки данных VEGA-03 190x206x113 1,5

Наиболее часто заказываемые комплектации счетчика МИГ:
-Турбинный преобразователь расхода НОРД-М + датчик НОРД-И2У + блок ВЕГА-03.
-Турбинный преобразователь расхода НОРД-М + датчик НОРД-И2У + блок ВЕГА-03+КМЧ.
-Турбинный преобразователь расхода НОРД-М + датчик НОРД-И2У + блок НОРД-Э3М.
-Турбинный преобразователь расхода НОРД-М + датчик НОРД-И2У + блок НОРД-Э3М+КМЧ.
-Турбинный преобразователь расхода НОРД-М + датчик НОРД-И2У.
-Турбинный преобразователь расхода НОРД-М.
-Турбинный преобразователь расхода НОРД-М + комплект монтажных частей (фланцы, крепеж, прокладки).
-Ремонтный комплект счетчика МИГ - УРК НОРД-М (крыльчатка, подшипник…).

Унифицированный ремонтный комплект для ТПР НОРД-М. Комплект унифицированный ремонтный (УРК) предназначен для ремонта турбинных преобразователей расхода счетчиков (ТПР) НОРД-М:
