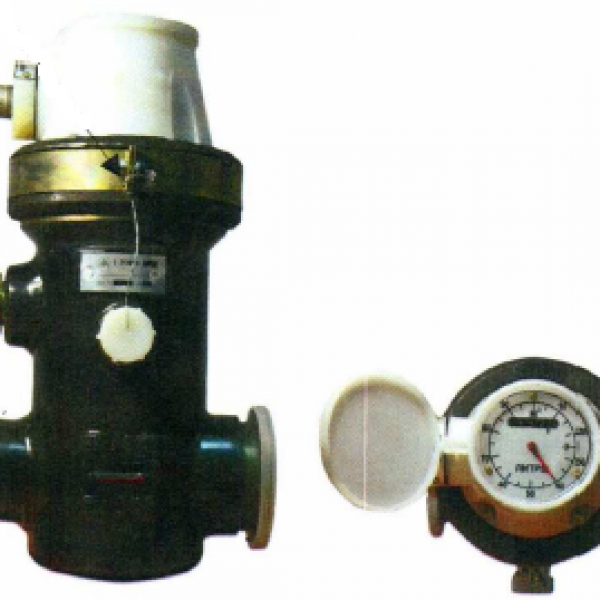

Счетчик жидкости ТОР-50 или ТОР-80 предназначены для измерения количества жидкости (воды, нефти и нефтепродуктов) в единицах объема на технологических установках нефтегазодобывающих предприятий и других отраслей народного хозяйства.
Счетчики жидкости ТОР-50 и ТОР-80 предназначены для измерения количества жидкости (воды, нефти и нефтепродуктов) в единицах объема на технологических установках нефтегазодобывающих предприятий и других отраслей народного хозяйства.
Счетчики ТОР-50 и ТОР-80 являются приборами непрерывного действия. счетчик тор, счетчик тор-50, тор-50, счетчик жидкости
Объем показаний счетчика осуществляется:
1) по механическому счетчику; счетчик тор, счетчик тор-50, тор-50, счетчик жидкости
2) по электромагнитному датчику в комплекте с блоком питания искробезопасным. счетчик тор, счетчик тор-50, тор-50
Счетчики жидкости ТОР-50 и ТОР-80 имеют вводное устройство для подключения магнитоиндукционного датчика.
Магнитоиндукционный датчик преобразовывает количество оборотов турбинки в пропорциональное количество электрических импульсов и используется при проведении поверки счетчиков.
Электромагнитный датчик предназначен для дистанционной передачи информации и его погрешность не нормируется.
При дистанционной передаче информации через искробезопасный блок характеристики канала передачи информации определяются применяемым блоком. счетчик тор, счетчик тор-50, тор-50, счетчик жидкости
Счетчики ТОР-50 и ТОР-80 относятся к ГСП. счетчик тор, счетчик тор-50, тор-50, счетчик жидкости
По устойчивости к климатическим воздействиям счетчики соответствуют виду климатического исполнения У категории размещения 2 по ГОСТ 15150-69. счетчик тор, счетчик тор-50, тор-50, счетчик жидкости
Предел допускаемой основной относительной погрешности счетчика ТОР, %, в диапазоне расходов:
от 20 до 100% ±1,5 счетчик тор, счетчик тор-50, тор-50, счетчик жидкости
от 60 до 100% ±1,0 счетчик тор, счетчик тор-50, тор-50, счетчик жидкости
Предел допускаемой основной погрешности счетчиков до 20% не нормируется. счетчик тор, счетчик тор-50, тор-50, счетчик жидкости
| Диапазон вязкости, м2/с | Диапазон расхода, % | Изменение показаний, % |
|---|---|---|
| от 1х10-6 до 80х10-6 | от 20 до 100 | 2,0 |
| от 80х10-6 до 120х10-6 | от 20 до 100 | 1,5 |
| род тока счетчик тор, счетчик тор-50, тор-50 | постоянный |
| напряжение, В, не менее счетчик тор, счетчик тор-50 | 6 +10%-15% |
| коммутируемая мощность при работе на активную нагрузку,Вт,не более счетчик тор,тор-50 | 12 |
| температура, °С счетчик тор, счетчик тор-50, тор-50 | от +5 до +70 |
| содержание парафина, объёмное, %, не более счетчик тор, счетчик тор-50, тор-50 | 10 |
| вязкость, м2/с | от 1x10-6 до 120x10-6 |
| содержание сернистых соединений по весу, %, не более счетчик тор, счетчик тор-50 | 3 |
| количество механических примесей, мг/л, не более тор-50, счетчик жидкости | 3000 |
| размер частиц механических примесей, мм, не более счетчик тор, счетчик тор-50 | 5 |
| рабочее давление, МПа счетчик тор, счетчик тор-50, тор-50, счетчик жидкости | 3,92 |
| потеря давления при максимальном расходе, МПа, не более | 0,05 |
| температура окружающего воздуха счетчик тор, счетчик тор-50, тор-50 | от -50 до +50 |
| исполнение счетчиков по устойчивости к механическим воздействиям | обыкновенное |
| Наименование параметров | ТОР-1-50 Ду50 | ТОР-1-80 Ду80 |
|---|---|---|
| средняя наработка на отказ с учетом технического обслуживания, ч, не менее | 8000 | 8000 |
| полный средний срок службы счетчиков, лет не менее | 8 | 8 |
| Комплект монтажных частей (КМЧ) ХА2.833.034 для счетчика ТОР-50 | |
|---|---|
| Фланец Ха8.230.061 счетчик тор, счетчик тор-50 | 2шт. |
| Хомут КП-00-01-00-02 счетчик тор, счетчик тор-50 | 4шт. |
| Кольцо ГОСТ 9833 080-086-36 счетчик тор, счетчик тор-50 | 2шт. |
| Гайка ГОСТ5915-70 М16-6Н.5.056 счетчик тор, счетчик тор-50 | 4шт. |
| Болт ГОСТ7798-70 М16-6q*90.56.056 счетчик тор, счетчик тор-50 | 4шт. |
| Комплект монтажных частей (КМЧ) ХА2.833.033 для счетчика ТОР-80 : | |
| Фланец Ха8.230.074 счетчик тор, счетчик тор-50 | 2шт. |
| Хомут КП-00-01-00-03 счетчик тор, счетчик тор-50 | 4шт. |
| Кольцо ГОСТ 9833 096-102-36 счетчик тор, счетчик тор-50 | 2шт. |
| Гайка ГОСТ5915-70 М16-6Н.5.056 счетчик тор, счетчик тор-50 | 4шт. |
| Болт ГОСТ7798-70 М16-6q*100.56.056 счетчик тор, счетчик тор-50 | 4шт. |
| Комплект ЗИП для счетчика ТОР-1-50 ХА2.833.034 : | |
| Клапан магнитоуправляемый МКА-27-101Б ДЕО.48.3.001ТУ | 1шт. |
| Кольцо ГОСТ 9833 005-008-19 счетчик тор, счетчик тор-50 | 1шт. |
| Кольцо ГОСТ 9833 018-022-25 счетчик тор, счетчик тор-50 | 1шт. |
| Кольцо ГОСТ 9833 026-032-36 счетчик тор, счетчик тор-50 | 1шт. |
| Кольцо ГОСТ 9833 080-086-36 счетчик тор, счетчик тор-50 | 2шт. |
| Кольцо ГОСТ 9833 114-120-36 счетчик тор, счетчик тор-50 | 1шт. |
| Комплект ЗИП для счетчика ТОР-1-80 ХА2.833.033 : | |
| Клапан магнитоуправляемый МКА-27-101Б ДЕО.48.3.001ТУ | 1шт. |
| Кольцо ГОСТ 9833 005-008-19 счетчик тор, счетчик тор-50 | 1шт. |
| Кольцо ГОСТ 9833 018-022-25 счетчик тор, счетчик тор-50 | 1шт. |
| Кольцо ГОСТ 9833 026-032-36 счетчик тор, счетчик тор-50 | 1шт. |
| Кольцо ГОСТ 9833 096-102-36 счетчик тор, счетчик тор-50 | 2шт. |
| Кольцо ГОСТ 9833 114-120-36 счетчик тор, счетчик тор-50 | 1шт. |
| Запасные части для счетчика жидкости ТОР-50, ТОР-1-80 |
|---|
| Датчик электромагнитный Ха5.132.003 к ТОР-50, 1ТОР-80 |
| Заглушка ТОР1.00.00.001 к ТОР-50 |
| Заглушка ТОР1.00.00.001-01 к ТОР-80 |
| КМЧ к ТОР-50 ХА2.833.034 |
| КМЧ к ТОР-80 ХА2.833.033 |
| Кольца резиновые 005-008-19-2-4 |
| Кольца резиновые 018-022-25-2-4 |
| Кольца резиновые 026-032-36-2-4 |
| Кольца резиновые 026-032-36-2-5 |
| Кольца резиновые 080-086-36-2-4 |
| Кольца резиновые 096-102-36-2-4 |
| Корпус 6023 Ха6.116.001 к ТОР-50, 1ТОР-80 |
| Крыльчатка 6023 Ха6.393.007 к ТОР-80 |
| Крыльчатка 6023 Ха6.393.008 к ТОР-50 |
| Крышка 6023 Ха6.178.000 к ТОР-50,ТОР-80 |
| Муфта магнитная Ха5.125.000 к ТОР-50 |
| Муфта магнитная Ха5.125.002 к ТОР-50, 1ТОР-80 |
| Муфта магнитная Ха5.125.003 к ТОР-80 |
| Обтекатель ХА6.430.024 к ТОР-80 |
| Обтекатель ХА6.430.029 к ТОР-50 |
| Подпятник Ха8.250.001 к ТОР-50 |
| Подшипник Ха8.250.005 к ТОР-50,1ТОР-80 |
| Подшипник Ха8.250.006 к ТОР-50,1ТОР-80 |
| Редуктор 6023 Ха6.332.000СБ к ТОР-50 |
| Редуктор 6023 Ха6.332.001СБ к ТОР-80 |
| Стекло 6023 Ха8.640.002 к ТОР-50,1ТОР-80 |
| Стекло Ха8.640.002 к ТОР-50,ТОР-80 |
| Стрелка Ха6.057.001 к ТОР-50,ТОР-80 |
| Счетчик механический СМ.00.00.000 |
| Счетчик механический Ха5.178.001 к ТОР-50,ТОР-80 |
| Счетчик Ха5.178.004 к ТОР-50,ТОР-80 |
| Фланец Ха8.230.061 к ТОР-50 |
| Фланец Ха8.230.074 к ТОР-80 |
| Хомут под тр. 76 КП.00.01.00-02 к ТОР-50 |
| Хомут под тр. 89 КП.00.01.00-03 к ТОР-80 |
| Хомут Ха8.665.061 к ТОР-50,ТОР-80 |
| Червяк Ха6.374.000 к ТОР-50,ТОР-80 |
| Шкала 6023 Ха7.021.001 к ТОР-50,ТОР-80 |
