Линия струевыпрямительная МИГ-Л предназначена для устранения завихрений и выравнивания эпюры скоростей потока жидкости, применяются в комплекте с турбинным преобразователем расхода (ТПР) счетчиков типа МИГ на узлах учета нефти ( УУН ) предприятий нефтяной и других отраслей промышленности.
Линия струевыпрямительная МИГ-Л предназначена для устранения завихрений и выравнивания эпюры скоростей потока жидкости, применяются в комплекте с турбинным преобразователем расхода (ТПР) счетчиков типа МИГ на узлах учета нефти ( УУН ) предприятий нефтяной и других отраслей промышленности.
линия миг, линия миг, линия мигВ зависимости от диаметра условного прохода и условного давления имеют исполнения согласно таблицы.

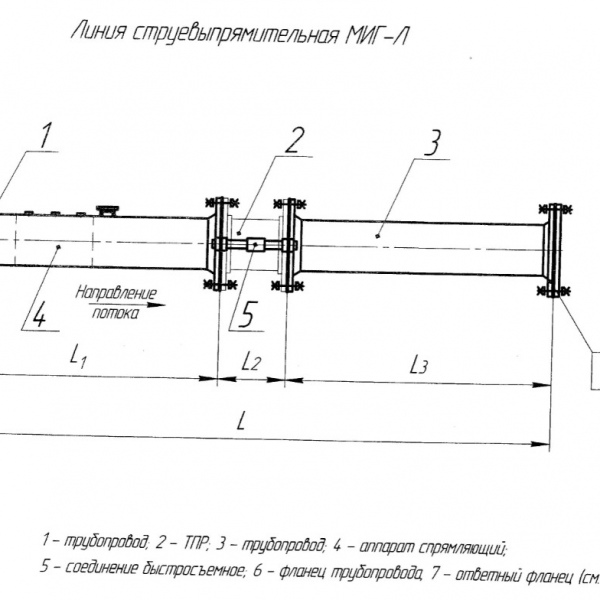

Струевыпрямительные линии МИГ-Л состоят из следующих составных частей:
- трубопровода со спрямляющим аппаратом, предназначенного для устранения завихрений и выравнивания эпюры скоростей и располагаемого на измерительной линии УУН до ТПР счетчика;
- трубопровода, предназначенного для дальнейшего выравнивания эпюры скоростей потока нефти после ТПР счетчика.
Крепление ТПР счетчика к трубопроводу при помощи фланцев с соединительным выступом.
| Рабочая среда - сырая и товарная нефть по ГОСТ 9965-76: | |
|---|---|
| температура, °Слиния миг, линия миг, линия миг | от 0 до + 60 |
| вязкость кинематическая, м2/сфильтр миг ф, фильтр миг ф | (1 -100)*10-6 |
| размер механических примесей, мм., не болеефильтр миг ф, фильтр миг ф | 4 |
| температура окружающей среды, °С | от минус 50 до + 50 |
Линии предназначены для эксплуатации в условиях взрывоопасных зон всех классов помещений и наружных установках класса В-1г, в которых могут образовываться взрывоопасные смеси горючих газов и паров с воздухом категорий IIА, IIВ и групп Т1, Т2, ТЗ, Т4, Т5 и Т6 согласно классификации ГОСТ 12.1.011-78.
линия миг, линия миг, линия миг
| Исполнение линии измерительной МИГ-Л | Диаметр условного прохода, мм. | Рабочее давление, МПа | Маx объемный расход, м3/ч | Наружный диаметр фланцев, мм. | Длина строительная, мм. | Масса, кг, не более |
|---|---|---|---|---|---|---|
| МИГ-Л-32-1,6 | 32 | 1,6 | 27 | 135 | 694 | 23,7 |
| МИГ-Л-32-2,5 | 32 | 2,5 | 27 | 135 | 700 | 24,8 |
| МИГ-Л-32-4,0 | 32 | 4 | 27 | 135 | 700 | 24,8 |
| МИГ-Л-32-6,3 | 32 | 6,3 | 27 | 150 | 734 | 33,8 |
| МИГ-Л-32-16,0 | 32 | 16 | 27 | 150 | 744 | 34,3 |
| МИГ-Л-40-1,6 | 40 | 1,6 | 42 | 145 | 784 | 23,2 |
| МИГ-Л-40-2,5 | 40 | 2,5 | 42 | 145 | 784 | 26 |
| МИГ-Л-40-4,0 | 40 | 40 | 42 | 145 | 784 | 26,1 |
| МИГ-Л-40-6,3 | 40 | 6,3 | 42 | 165 | 784 | 37,1 |
| МИГ-Л-40-16,0 | 40 | 16 | 42 | 165 | 784 | 40,6 |
| МИГ-Л-50-1,6 | 50 | 1,6 | 72 | 160 | 951 | 30 |
| МИГ-Л-50-2,5 | 50 | 2,5 | 72 | 160 | 951 | 33 |
| МИГ-Л-50-4,0 | 50 | 4 | 72 | 160 | 951 | 34,4 |
| МИГ-Л-50-6,3 | 50 | 6,3 | 72 | 175 | 951 | 47 |
| МИГ-Л-50-16,0 | 50 | 16 | 72 | 195 | 951 | 56 |
| МИГ-Л-65-1,6 | 65 | 1,6 | 120 | 180 | 1199 | 43,1 |
| МИГ-Л-65-2,5 | 65 | 2,5 | 120 | 180 | 1199 | 46,2 |
| МИГ-Л-65-4,0 | 65 | 4 | 120 | 180 | 1199 | 44,5 |
| МИГ-Л-65-6,3 | 65 | 6,3 | 120 | 200 | 1199 | 62,2 |
| МИГ-Л-65-16,0 | 65 | 16 | 120 | 220 | 1199 | 86,5 |
| МИГ-Л-80-1,6 | 80 | 1,6 | 180 | 195 | 1454 | 52,5 |
| МИГ-Л-80-2,5 | 80 | 2,5 | 180 | 195 | 1454 | 54,5 |
| МИГ-Л-80-4,0 | 80 | 4 | 180 | 195 | 1454 | 60,7 |
| МИГ-Л-80-6,3 | 80 | 6,3 | 180 | 210 | 1454 | 77,8 |
| МИГ-Л-80-16,0 | 80 | 16 | 180 | 230 | 1454 | 113,6 |
| МИГ-Л-100-1,6 | 100 | 1,6 | 300 | 215 | 1860 | 77,3 |
| МИГ-Л-100-2,5 | 100 | 2,5 | 300 | 230 | 1860 | 76,7 |
| МИГ-Л-100-4,0 | 100 | 4 | 300 | 230 | 1860 | 92,5 |
| МИГ-Л-100-6,3 | 100 | 6,3 | 300 | 250 | 1860 | 111,5 |
| МИГ-Л-150-1,6 | 150 | 1,6 | 600 | 280 | 2622 | 112,5 |
| МИГ-Л-150-2,5 | 150 | 2,5 | 600 | 300 | 2622 | 164,5 |
| МИГ-Л-150-4,0 | 150 | 4 | 600 | 340 | 2622 | 168,5 |
| МИГ-Л-150-6,3 | 150 | 6,3 | 600 | 340 | 2622 | 271,5 |
| МИГ-Л-200-1,6 | 200 | 1,6 | 1100 | 335 | 3461 | 238,4 |
| МИГ-Л-200-2,5 | 200 | 2,5 | 1100 | 360 | 3461 | 269,4 |
| МИГ-Л-200-4,0 | 200 | 4 | 1100 | 375 | 3461 | 309,8 |
| МИГ-Л-200-6,3 | 200 | 6,3 | 1100 | 405 | 3461 | 479,5 |
| МИГ-Л-250-1,6 | 250 | 1,6 | 1900 | 405 | 4211 | 395,9 |
| МИГ-Л-250-2,5 | 250 | 2,5 | 1900 | 425 | 4211 | 438 |
| МИГ-Л-250-4,0 | 250 | 4 | 1900 | 445 | 4211 | 511,4 |
| МИГ-Л-250-6,3 | 250 | 6,3 | 1900 | 470 | 4211 | 738,1 |
| МИГ-Л-400-1,6 | 400 | 1,6 | 4000 | 580 | 6614 | 1360,7 |
| МИГ-Л-400-2,5 | 400 | 2,5 | 4000 | 610 | 6614 | 1439,2 |
| МИГ-Л-400-4,0 | 400 | 4 | 4000 | 665 | 6614 | 1726,5 |
| МИГ-Л-400-6,3 | 400 | 6,3 | 4000 | 670 | 6614 | 1948,7 |
