НОРД-И2У, НОРД датчик магнитоиндукционный в ООО «ОмегаЭнергетик». Цены, характеристики, описания.
Предназначены для преобразования скорости вращения турбинки турбинного преобразователя расхода в частоту электрического сигнала в датчике НОРД -И1У, НОРД-И1У-01, усиления этого сигнала в датчике НОРД-И2У, НОРД-И2У-01, НОРД-И2У-02, НОРД-И2У-03 и НОРД-И2У-04.

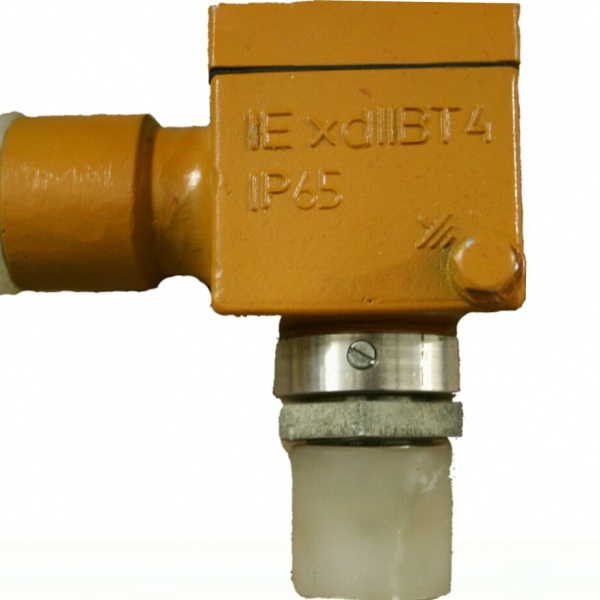

Датчик магнитоиндукционный НОРД-И2У, НОРД-И1У предназначены для преобразования скорости вращения турбинки турбинного преобразователя расхода в частоту электрического сигнала в датчике НОРД-И1У , НОРД-И1У-01 , усиления этого сигнала в датчике НОРД-И2У , НОРД-И2У-01 , НОРД-И2У-02 , НОРД-И2У-03 и НОРД-И2У-04 .
датчик норд и1у, датчик норд и1у, датчик норд и1у, датчик норд и1уДатчики магнитоиндукционные НОРД-И2У, НОРД-И1У предназначены для установки во взрывоопасных зонах согласно требованиям гл 7.3 ПУЭ и другим документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
датчик норд и2у, датчик норд и2у, датчик норд и2у, датчик норд и2уДатчик НОРД-И1У и НОРД-И2У имеют взрывоопасный уровень взрывозащиты с видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99 и маркировку взрывозащиты IеxdIIBT4 по ГОСТ Р 51330.0-99.
норд и2у 02, норд и2у 02, норд и2д у02, норд и2у 02Температура окружающего воздуха от - 50 до + 50 ° С, относительная влажность (95 + 3)% при температуре +35 ° С.
норд и2у 04, норд и2у 04, норд и2у 04, норд и2у 04Датчики НОРД-И1У имеют исполнения, согласно таблице и могут использоваться турбинными преобразователями расхода (ТПР) НОРД-М, турбинными преобразователями расхода (ТПР) МИГ, счетчиками газа АГАТ-1М, электронным блоком НОРД-Э3М и " блоком обработки данных VEGA -03".
| Датчики | Обозначения счетчиков,DN | ||
|---|---|---|---|
| АГАТ-М | НОРД-М | МИГ | |
| НОРД-И1У датчик НОРД, НОРД , датчик норд-и2у | 100, 150 | 80÷200 | 80÷400 |
| НОРД-И1У-01 датчик НОРД, НОРД , датчик норд-и2у | 40÷150 | - | - |
| НОРД-И2У датчик НОРД, НОРД , датчик норд-и2у | 100, 150 | 80÷200 | 80÷400 |
| НОРД-И2У-01 датчик НОРД, НОРД , датчик норд-и2у | - | - | |
| НОРД-И2У-02 датчик НОРД, НОРД , датчик норд-и2у | 80÷200 | 80÷400 | |
| НОРД-И2У-03 датчик НОРД, НОРД , датчик норд-и2у | - | 40÷200 | - |
| НОРД-И2У-04 датчик НОРД, НОРД , датчик норд-и2у | - | 32÷400 | |
| Характеристики | НОРД И1У | НОРД- И1У* | НОРД-И2У | НОРД-И2У-01 | НОРД-И2У-02 | НОРД-И2У-03 | НОРД-И2У-04 |
|---|---|---|---|---|---|---|---|
| Частота выходного сигнала, Гц | 30-1000 | 30-2000 | 16-5000 | 30-1000 | 16-5000 | ||
| Амплитуда выходного сигнала при нагрузке 360 Ом, В, не менее | 0,05 | 1,20 | 1,50 | от(8 ± 0,5) до12 | 1,20 | от(8 ± 0,5) до12 | |
| Питание электрических цепей — постоянный ток напряжением, В | - | (12 +1,2-1,8) | - | (12 +1,2 -1,8) | |||
| Потребляемая мощность, Вт | - | 0,30 | 0,12 | 0,50 | 0,30 | 0,50 | |
| Чувствительность усилителя, мВ, не менее | - | 10 | 20 | 10 | 20 | 10 | |
| Габаритные размеры, мм | 70х102х96 | ||||||
| Масса, кг, не более | 1,9 | ||||||
| Длина канала линии связи между блоком и датчиком, м, не более | 250 | 1000 | |||||
| Присоединительная резьба 3/4" | на корпусе датчика | на переходном штуцере | <на корпусе датчика | на переходном штуцере | |||
