МИГ-ИЛ линия измерительная

Раздел: МИГ-ИЛ линии измерительные, МИГ-Л линии струевыпрямительные

Линия измерительная МИГ-ИЛ предназначена для очистки нефти от механических включений, устранения завихрений, выравнивания эпюры скоростей потока нефти и измерения в составе узлов учета количества нефти.

Скачать характеристики в PDF

Линия измерительная МИГ-ИЛ предназначена для очистки нефти от механических включений, устранения завихрений, выравнивания эпюры скоростей потока нефти и измерения в составе узлов учета количества нефти.

линия миг, линия миг, линия миг

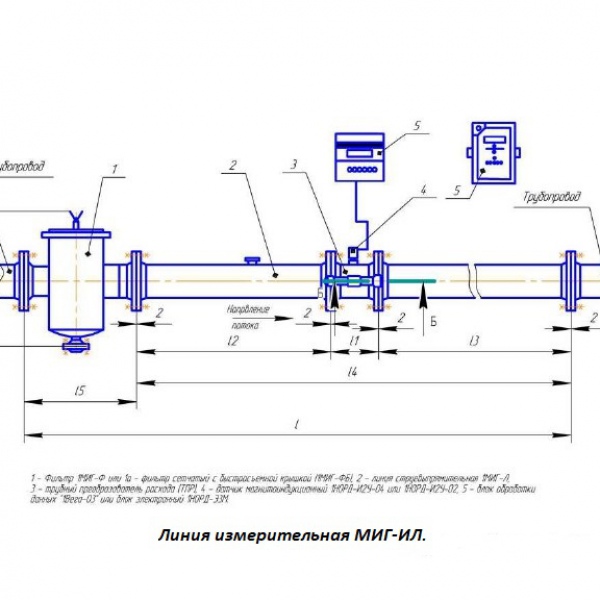

Состав линии измерительной МИГ-ИЛ:
● Cчетчик нефти турбинный МИГ – для измерения объема нефти, в составе:
- турбинный преобразователь расхода ТПР МИГ ;
- датчик магнитоиндукционный НОРД-И2У-02 или НОРД-И2У-01 ;
- электронный блок НОРД-Э3М или блок обработки данных VEGA-03;
● Фильтр сетчатый МИГ-Ф или фильтр сетчатый с быстросъемной крышкой МИГ-ФБ – для очистки сырой и товарной нефти от механических включений;
● Линия струевыпрямительная МИГ-Л – для устранения завихрений и выравнивания эпюры скоростей потока нефти.

фильтр миг ф, фильтр миг ф, фильтр миг ф, фильтр миг ф, фильтр миг ф

ТПР с датчиком, фильтр и линия предназначены для эксплуатации в условиях взрывоопасных зон всех классов помещений и наружных установках класса В-1г, в которых могут образовываться взрывоопасные смеси горючих газов и паров с воздухом категорий IIА, IIВ и групп Т1, Т2, ТЗ, Т4, Т5 и Т6 согласно классификации ГОСТ 12.1.011-78.
Блок обработки данных VEGA-03 или блок электронный НОРД-Э3М предназначен для эксплуатации вне взрывоопасных помещений и наружных установках.

фильтр миг фб, фильтр миг фб, фильтр миг фб, фильтр миг фб, фильтр миг фб


Измеряемая среда – нефть по ГОСТ Р 51858-2002:
температура, °Свега 03, вега 03, вега 03, вега 03	от 0 до + 60
вязкость кинематическая, м²/с	(1 -100)*10^-6
размер механических примесей, мм., не более	4
Содержание свободного газа	не допускается
При эксплуатации температура окружающего воздуха (°С):
турбинный преобразователь, датчика магнитоиндукционного, фильтра, линии струевыпрямительной	-50 ... +50
блока обработки данных VEGA-03 и блока электронного НОРД-Э3М вега 03, вега 03, вега 03, вега 03	+5 ... +40

Основные параметры и размеры **МИГ-ИЛ** :
Исполнение линии измерительной МИГ-ИЛ	Диаметр условного прохода, мм.	Рабочее давление, МПа	Максимальный объемный расход, м³/ч	Наружный диаметр фланцев, мм.	Строительная длина, мм.	Масса, кг., не более
МИГ–ИЛ–32–1,6	32	1,6	27	135	1264	171,1
МИГ–ИЛ–32–2,5	32	2,5	27	135	1270	188,8
МИГ–ИЛ–32–4,0	32	4	27	135	1270	212,8
МИГ–ИЛ–32–6,3	32	6,3	27	150	1304	244,8
МИГ–ИЛ–32–16,0	32	16	27	150	1314	344,3
МИГ-ИЛ-40-1,6	40	1,6	42	145	1354	171,2
МИГ-ИЛ-40-2,5	40	2,5	42	145	1354	191
МИГ-ИЛ-40-4,0	40	4	42	145	1354	214,1
МИГ-ИЛ-40-6,3	40	6,3	42	165	1394	248,1
МИГ-ИЛ-40-16,0	40	16	42	165	1409	350,6
МИГ-ИЛ-50-1,6	50	1,6	72	160	1521	180
МИГ-ИЛ-50-2,5	50	2,5	72	160	1521	199
МИГ-ИЛ-50-4,0	50	4	72	160	1521	230,4
МИГ-ИЛ-50-6,3	50	6,3	72	175	1521	261
МИГ-ИЛ-50-16,0	50	16	72	195	1531	376
МИГ-ИЛ-65-1,6	65	1,6	120	180	1769	200,1
МИГ-ИЛ-65-2,5	65	2,5	120	180	1769	217,2
МИГ-ИЛ-65-4,0	65	4	120	180	1769	216,5
МИГ-ИЛ-65-6,3	65	6,3	120	200	1769	258,2
МИГ-ИЛ-65-16,0	65	16	120	220	1769	446,5
МИГ-ИЛ-80-1,6	80	1,6	180	195	2024	293,5
МИГ-ИЛ-80-2,5	80	2,5	180	195	2024	309,5
МИГ-ИЛ-80-4,0	80	4	180	195	2024	340,7
МИГ-ИЛ-80-6,3	80	6,3	180	210	2029	393,8
МИГ-ИЛ-80-16,0	80	16	180	230	2134	483,6
МИГ-ИЛ-100-1,6	100	1,6	300	250	2760	344,3
МИГ-ИЛ-100-2,5	100	2,5	300	230	2760	401,7
МИГ-ИЛ-100-4,0	100	4	300	230	2760	508,5
МИГ-ИЛ-100-6,3	100	6,3	300	250	2760	606,5
МИГ-ИЛ-150-1,6	150	1,6	600	280	3522	391,5
МИГ-ИЛ-150-2,5	150	2,5	600	300	3522	535,5
МИГ-ИЛ-150-4,0	150	4	600	300	3522	612,5
МИГ-ИЛ-150-6,3	150	6,3	600	340	3522	853,5
МИГ-ИЛ-200-1,6	200	1,6	1100	335	4561	983,4
МИГ-ИЛ-200-2,5	200	2,5	1100	360	4561	1149,4
МИГ-ИЛ-200-4,0	200	4	1100	375	4561	1391,8
МИГ-ИЛ-200-6,3	200	6,3	1100	405	4561	1864,5
МИГ-ИЛ-250-1,6	250	1,6	1900	405	5311	1171,9
МИГ-ИЛ-250-2,5	250	2,5	1900	425	5311	1365
МИГ-ИЛ-250-4,0	250	4	1900	445	5311	1614,4
МИГ-ИЛ-250-6,3	250	6,3	1900	470	5311	2231,1
МИГ-ИЛ-400-1,6	400	1,6	4000	580	8014	2702,1
МИГ-ИЛ-400-2,5	400	2,5	4000	610	8014	3127,2
МИГ-ИЛ-400-4,0	400	4	4000	655	8014	4007,5
МИГ-ИЛ-400-6,3	400	6,3	4000	670	8014	5064,7
