СТАНДАРТ-А пробоотборник для автоматического отбора проб в ООО «ОмегаЭнергетик». Цены, характеристики, описания.

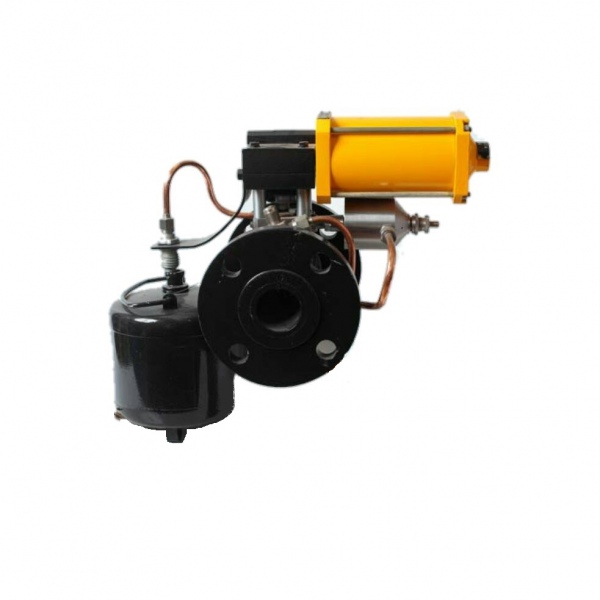

Пробоотборник Стандарт -А автоматического типа– это контроль качества и оперативный учет перекачиваемых нефти и нефтепродуктов аналитическим путем в лабораторных условиях.
Пробоотборник Стандарт -А автоматического типа – предназначен для отбора пробы нефти и нефтепродуктов, и др. жидкостей, из трубопровода при рабочем давлении, начиная от 0,2 МПа до 6,3 МПа, и разработан в соответствии ГОСТ 2517-2012.
Автоматический пробоотборник Стандарт -А – это контроль качества и оперативный учет перекачиваемых нефти и нефтепродуктов аналитическим путем в лабораторных условиях.
Стандарт-А – автоматический пробоотборник для отбора пробы нефти и нефтепродуктов, и др. жидкостей, из трубопровода при рабочем давлении, начиная от 0,2МПа до 6,3 Мпа. Разработан в соответствии ГОСТ 2517-2012.
стандарт а, стандарт а, стандарт а, стандарт а, стандарт аПробоотборник Стандарт -А рассчитан на рабочее давление в трубопроводе от 0,2 д 6,3 МПа.
Условный диаметр самого пробоотборника 50мм. Диаметр обводной линии, также, 50 мм.
Диаметр трубопровода, из которого возможен отбор пробы, начинается от 40мм. и до 1200мм., такой большой разбег диаметров достигается за счет устройства пробозаборного устройства щелевого типа ПУЩТ или пробозаборного устройства трубчатого типа .
Управление пробоотборником Стандарт -А осуществляется блоком программного управления БПУ-А .
Пробоотборник автоматического отбора пробы Стандарт -А имеет взрывобезопасное исполнение и маркировку по взрывозащите – 1 ExdllBT4. Если точнее, то взрывобезопасность пробоотборников Стандарт-А осуществляется под средством использования взрывобезопасных узлов: электропривода ЭПВ-1 и микропереключателя МПВ-1, которые имеют взрывобезопасный уровень взрывозащиты с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировку 1ExdIIBT4.
Пробоотборник Стандарт -А предназначен для применения во взрывоопасных зонах всех классов помещений и наружных установках, регламентирующим применение электрооборудования во взрывоопасных зонах.
Блок программного управления БПУ-А – изделие общего назначения и предназначен для установки вне взрывоопасных зон.
пробоотборник стандарт а, пробоотборник стандарт аВид климатического исполнения УХЛ4.2, но для работы при температуре, °С, от +5 до +50
| Характеристика отбираемого продукта: | |
|---|---|
| - массовая доля содержания воды, % пробоотборник нефти | до 98 |
| - кинематическая вязкость, м2/с пробоотборник стандарт | до 120 × 10-6 |
| - температура, °С пробоотборник стандарт | от +5 до +90 |
| - концентрация хлористых солей, г/л пробоотборник стандарт | до 30 г/л |
| - массовая доля содержания механических примесей, % | до 0,15 |
| - массовая доля содержания сернистых соединений, % | до 3,5 |
| Пробоотборника Стандарт-А: | |
|---|---|
| - род тока, | переменный трехфазный |
| - напряжение, В | (220 +22 / -33 /380 +38 / -57) |
| - частота, Гцпробоотборник стандарт а,пробоотборник нефти | ( 50 ± 1 ) |
| потребляемая мощность, Вт, не более | 25 |
| Блока программного управления БПУ: | |
| - род тока,пробоотборник стандарт, пробоотборник нефти, стандарт | переменный однофазный |
| - напряжение, В | (220 +22 / -33) |
| - частота, Гц | ( 50 ± 1 ) |
| - потребляемая мощность, ВА, не более | 10 |
*По заказу потребителя допускается изготовление и поставка баллонов 4000 см3, 5000 см3, 6000 см3.
| Наименование | Размеры, мм | Масса, кг |
|---|---|---|
| Пробоотборник Стандарт-Апробоотборник нефти | 490х420х220 | 26,0 |
| Блок программного управления БПУ-Апробоотборник стандарт а | 190х206х113 | 1,5 |
| Баллон для отбора пробы (3000 см 3 *)пробоотборник стандарт а | 190х190х220 | 1,5 |
Наиболее часто, заказываемые комплектации пробоотборника Стандарт-А :
1) Пробоотборник Стандарт-А ;
2) Пробоотборник Стандарт-А + Блок программного управления БПУ-А ;
3) Пробоотборник Стандарт-А + Блок программного управления БПУ-А + пробозаборного устройства щелевого типа ПУЩТ или пробозаборного устройства трубчатого типа ;
4) Пробоотборник Стандарт-А + Блок программного управления БПУ-А + пробозаборного устройства щелевого типа ПУЩТ или пробозаборного устройства трубчатого типа + смеситель потока Вихрь ;
5) Пробоотборник Стандарт-А + пробозаборного устройства щелевого типа ПУЩТ или пробозаборного устройства трубчатого типа ;
6) Пробоотборник Стандарт-А + смеситель потока Вихрь .
Также по желанию Заказчика возможны и другие варианты комплектации пробоотборников Стандарт.
| № п/п | Наименование запчастей к пробоотборнику Стандарт -А |
|---|---|
| 1 | Комплект монтажных частей к пробоотборнику Стандарт -А (ответные фланцы, шпильки, гайки, прокладки) |
| 2 | Редуктор НА6.01.007 к пробоотборнику Стандарт -А |
| 3 | Унифицированный ремонтный комплект к пробоотборнику Стандарт -А (УРК Стандарт -А) |
| 4 | Микропереключатель путевой ЭПВ-1 НА6.01.012 к пробоотборнику Стандарт-А |
| 5 | Электропривод ЭПВ-1 НА6.01.012 к пробоотборнику Стандарт-А |
| 6 | Клапан манипулятор СТ2.01.00 к пробоотборнику Стандарт А |
| 7 | Дозатор НА 6.01.003 к пробоотборнику Стандарт-А |
| 8 | Диспергатор Ду 50мм к пробоотборнику Стандарт-А |
| 9 | Блок сопряжения для микропереключателя к пробоотборнику Стандарт -А |
| 10 | Комплект развольцованных импульсных трубок к пробоотборнику Стандарт -А |
| 11 | Манжета НА8.01.113 к пробоотборнику Стандарт -А |
| 12 | Комплект резиновых уплотнений к пробоотборнику Стандарт -А |
