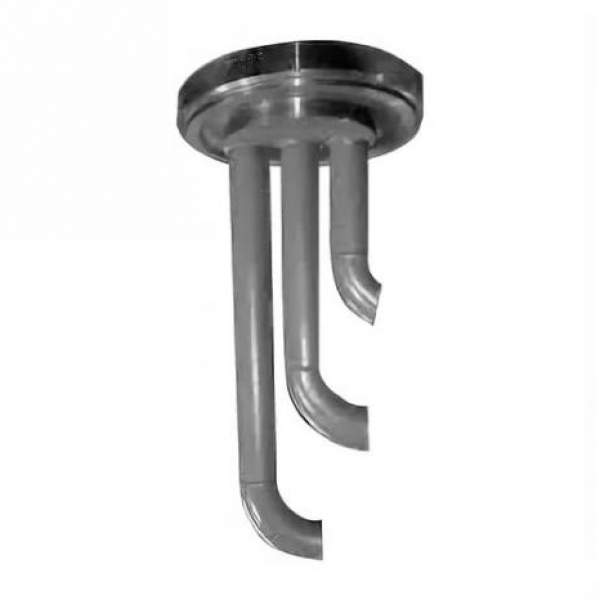

Пробозаборное устройство трубчатого типа

Пробозаборное устройство трубчатого типа в ООО «ОмегаЭнергетик». Цены, характеристики, описания.

Устройство пробозаборное трубчатого типа (или пробозаборное устройство щелевого типа ПУЩТ) предназначено для отбора проб нефти и нефтепродуктов из трубопроводов с условным диаметром от 80 до 400 мм. и давлением от 0,2 до 6,3 МПа и разработанных в соответствии ГОСТ 2517-2015.

Устройство пробозаборное трубчатого типа предназначено для отбора проб товарной нефти и нефтепродуктов из трубопроводов с условным диаметром от 80 до 400 мм и давлением от 4,0 до 6,3 МПа и разработанные в соответствии ГОСТ 2517-2012.

Устройство пробозаборное трубчатого типа (или пробозаборное устройство щелевого типа ПУЩТ) предназначено для отбора проб нефти и нефтепродуктов из трубопроводов с условным диаметром от 80 до 400 мм и давлением от 0,2 до 6,3 МПа и разработанных в соответствии ГОСТ 2517-2015.

Основные параметры и размеры:
Рисунок Условный
проход
DN,мм.
PN,
МПа
Размеры, мм. Площадь
попереч-
ного
сечения,
мм2
Масса
зонда,
кг.
Масса,
устр.
проб.
трубчатого
типа,
кг.
a H H1 H2 H3 L L1
пробозаборное
устройство с 1 трубкой
80 4 - 472 363 130 84 222 125 2110 3,96 20,21
пробозаборное
устройство с 1 трубкой
100 4 - 481 372 139 84 222 125 2110 4,01 20,23
пробозаборное
устройство с 3 трубками
150 4 48 592 448 175 94 260 125 1592 6,986 39,52
пробозаборное
устройство с 3 трубками
200 4 66 640 478 205 94 260 125 1592 7,18 39,61
пробозаборное
устройство с 3 трубками
250 4 83 684 505 232 94 260 125 1592 7,373 39,76
пробозаборное
устройство с 3 трубками
300 4 100 727 531 258 94 260 125 1592 7,522 39,88
пробозаборное
устройство с 3 трубками
350 4 116 771 558 284 94 260 125 1592 7,732 40,01
пробозаборное
устройство с 3 трубками
400 4 131 804 577 304 94 260 125 1592 7,808 40,14
пробозаборное
устройство с 1 трубкой
80 6,3 - 514 398 147 101 230 147 1963 4,04 31,02
пробозаборное
устройство с 1 трубкой
100 6,3 - 523 407 156 101 230 147 1963 4,08 31,03
пробозаборное
устройство с 3 трубками
150 6,3 48 660 508 205 124 295 147 1592 7,07 60,02
пробозаборное
устройство с 3 трубками
200 6,3 66 708 538 235 124 295 147 1592 7,265 60,11
пробозаборное
устройство с 3 трубками
250 6,3 83 752 565 262 124 295 147 1592 7,438 60,25
пробозаборное
устройство с 3 трубками
300 6,3 100 795 591 288 124 295 147 1592 7,607 60,39
пробозаборное
устройство с 3 трубками
350 6,3 116 837 617 314 124 295 147 1592 7,773 60,54
пробозаборное
устройство с 3 трубками
400 6,3 131 876 641 338 124 295 147 1592 7,928 60,68
