Установка дозировочная электронасосная УДЭ предназначена для дозированной подачи жидких ингибиторов парафиноотложения, солеотложения, коррозии и деэмульгаторов в нефтяные скважины.
Установка дозировочная электронасосная УДЭ предназначена для дозированного ввода жидких деэмульсаторов и ингибиторов парафиноотложения, солеотложения, коррозии (в дальнейшем – реагентов) в трубопровод промысловой системы транспорта и подготовки нефти c целью осуществления внутритрубопроводной деэмульсации нефти, а также защиты трубопроводов и оборудования от парафиноотложения, солеотложения и коррозии.
Функциональное назначение УДЭ:
1) дозированная подача реагентов в заданных объемах и под определенным давлением;
2)индикация, сигнализация и передача по коммуникационным каналам данных о состоянии технологического оборудования УДЭ.
Эксплуатационное назначение УДЭ – обеспечение технологических режимов подготовки и транспорта нефти, защита трубопроводов и оборудования от парафиноотложения, солеотложения и коррозии.
Областью применения УДЭ являются напорные системы сбора продукции нефтяных скважин, групповые замерные установки, установки подготовки нефти, газа и воды, автоматизированные системы управления технологическими процессами нефтедобычи.
Параметры | Модификация | УДЭ- 0,1 | УДЭ- 0,8 | УДЭ- 1,6 | УДЭ- 2,5 | УДЭ- 10 | УДЭ- 16 | УДЭ- 25 |
---|---|---|---|---|---|---|---|
Тип насоса-дозатора | НД 0,1 | НД 0,8 | НД 1,6 | НД 2,5 | НД 10 | НД 16 | НД 25 |
Количество насосов-дозаторов, шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Производительность насосов-дозаторов, л/час. | 0,1 | 0,8 | 1,6 | 2,5 | 10 | 16 | 25 |
Рабочее давление насоса-дозатора, МПа. | 10 | 10 | 10 | 10 | 10 | 6,3 | 4,0 |
Вместимость внутренней технологической емкости, л. | 440 | 440 | 440 | 440 | 440 | 440 | 440 |
Максимальная потребляемая мощность, кВт. | 0,37 | 0,37 | 0,37 | 0,37 | 0,37 | 0,37 | 0,37 |
Примечания:
1. В зависимости от варианта исполнения УДЭ могут комплектоваться:
- наружной технологической емкостью объемом от 1 до 25 м3;
- фильтром тонкой очистки на приемной линии насоса-дозатора;
- насосами-дозаторами других типоразмеров;
- стеклянными указателями уровня реагента в емкости;
- сигнализаторами нижнего уровня реагента в емкости;
- датчиками текущего уровня реагента в емкости;
- наружной нагнетательной линией;
- обратными клапанами.
2.2 Габаритные размеры и масса УДЭ должны соответствовать значениям, указанным в конструкторской документации на конкретный вариант ис¬полнения УДЭ.
2.3 Параметры питания электрических цепей:
- род тока - переменный;
- напряжение, В - 380/220;
- допустимое отклонение от номинального напряжения, % - от минус 15 до плюс10;
- частота, Гц - 50 ± 1.
2.4 Исполнение электрооборудования:
- установки дозировочной – взрывозащищенное, соответствующее классу взрывоопасной зоны В-1а (ПУЭ). Категория взрывоопасности и группа взрывоопасных смесей - IIА-ТЗ по ГОСТ Р 51330.(11, 19);
- щита управления - обыкновенное.
2.5 Характеристика рабочей среды:
- рабочая среда – жидкие деэмульгаторы и ингибиторы;
- кинематическая вязкость дозируемой среды, м2 /с, не более 0,00085;
- температура дозируемого реагента, °С от 20 до 60.
2.6 Характеристика окружающей среды:
- температура окружающего воздуха от минус 45º С до плюс 40º С;
- относительная влажность, % до 100.
2.7 УДЭ выдерживают условия транспортирования:
- в части воздействия механических факторов – в соответствии с группой Ж ГОСТ 23216-78;
- в части воздействия климатических условий – в соответствии с группой 7 ГОСТ 15150-69.
2.8 По надежности УДЭ относятся к группе II виду 1 по ГОСТ 27.003 и являются восстанавливаемыми изделиями. Закон распределения времени безотказной работы - экспоненциальный.
2.9 Средняя наработка на отказ, ч, не менее 3350.
2.10 Средний ресурс до кап. ремонта, ч, не менее 40000.
2.11 Срок службы, лет 10.
3. Состав БДР

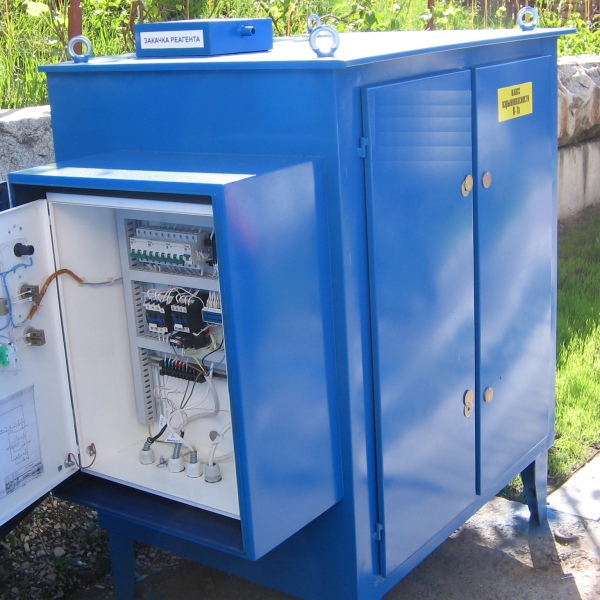

3.1 Общий вид УДЭ приведен на рисунке 1. УДЭ состоит из установки дозировочной и шкафа управления. В состав УДЭ в общем случае входят основные изделия, указанные в таблице 2. Кон¬кретная входимость изделий и количество входящих изделий определяются ва¬риантом исполнения УДЭ и данными опросного листа, заполняемого потребите¬лем при заказе изделия.
Оборудование | Модификация блока | УДЭ- 0,1 | УДЭ- 0,8 | УДЭ- 1,6 | УДЭ- 2,5 | УДЭ-10 | УДЭ-16 | УДЭ-25 |
---|---|---|---|---|---|---|---|
Насос-дозатор | НД 0,1 | НД 0,8 | НД 1,6 | НД 2,5 | НД 10 | НД 16 | НД 25 |
Наружная технологическая емкость**, шт. | 1* | 1* | 1* | 1* | 1* | 1* | 1* |
Внутренняя технологическая емкость, шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Стеклянный указатель уровня | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Сигнализатор нижнего уровня | 1* | 1* | 1* | 1* | 1* | 1* | 1* |
Датчик текущего уровня, шт. | 1* | 1* | 1* | 1* | 1* | 1* | 1* |
Сирена взрывозащищенная ВС | 1* | 1* | 1* | 1* | 1* | 1* | 1* |
Сигнализатор ВС-4-С-220В | 1* | 1* | 1* | 1* | 1* | 1* | 1* |
Преобразователь частоты Altivar 31ATV31HO37N4 | 1* | 1* | 1* | 1* | 1* | 1* | 1* |
Электромагнитный расходомер OPTIFLUX 6300 | 1* | 1* | 1* | 1* | 1* | 1* | 1* |
Манометр ДМ2005 Cr Ex, шт. | 1* | 1* | 1* | 1* | 1* | 1* | 1* |
Выключатель путевой ВПВ | 1-2* | 1-2* | 1-2* | 1-2* | 1-2* | 1-2* | 1-2* |
Щит управления, шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Примечания:
1 * – устанавливается при наличии в заказе;
2 ** – вместимость от 5 до 25 м3 согласно заказу.
4. Устройство и работа УДЭ и ее составных частей.
4.1 Установка дозировочная.
Установка дозировочная, входящая в состав УДЭ, состоит из технологического отсека и технологической емкости, примыкающих друг к другу и размещенных на общем основании (раме).
В технологическом отсеке в зависимости от варианта исполнения УДЭ могут быть смонтированы:
- дозировочный электронасосный агрегат (насос-дозатор), осуществляющий непрерывное объемное дозирование реагента;
- трубопроводная технологическая обвязка (с арматурой) насоса-дозатора и технологической емкости;
- взрывозащищенный электромагнитный пускатель;
- электроконтактный манометр;
- выключатель ВПВ.
Насос-дозатор может быть снабжен регулирующим механизмом с ручным приводом, обеспечивающим возможность изменения размера дозы как при работающем, так и при остановленном дозировочном агрегате, либо преобразователем частоты для управления асинхронными электродвигате¬лями, позволяющим производить автоматическое регулирование подачи насоса-дозатора.
Включение насоса-дозатора предусмотрено выключателем, расположенным внутри на стене технологического отсека или дистанционно со щита управления.
Стеклянный указатель уровня жидкости, установленный на технологической емкости, служит для визуального контроля уровня реагента в емкости.
Сигнализатор нижнего уровня жидкости, устанавливается на технологической емкости по специальному заказу и служит для сигнализации достижения реагентом нижнего уровня жидкости в емкости.
Датчик текущего уровня жидкости устанавливается на технологической емкости по специальному заказу и служит для определения текущего уровня реагента в емкости и передачи соответствующей информации на верхний уровень.
Взрывозащищенная сирена и сигнализатор ВС-4-С-220 устанавливаются сна¬ружи технологического отсека по специальному заказу и звуковыми и световыми сигналами сигнализируют об аварийной ситуации в БДР.
Выключатель путевой ВПВ устанавливается на двери в технологическом отсеке по специальному заказу и сигнализирует о несанкционированном доступе в технологический отсек посторонних лиц.
Электромагнитный расходомер OPTIFLUX 6300 устанавливается на выходном трубопроводе по специальному заказу и служит для непрерывного измерения расхода дозируемого реагента с целью его учета и обеспечения автоматического регулирования пода¬чи насоса-дозатора с помощью частотного преобразователя по заданному значению рас¬хода реагента.
4.2 Щит управления.
4.2.1 Щит управления обеспечивает:
1) управление работой насоса-дозатора, его аварийное отключение при понижении уровня реагента в технологической емкости ниже минимально допустимого (определяется при монтаже сигнализатора нижнего уровня) и при выходе значения давления в нагнетательной линии за пределы допустимого;
2) индикацию состояния технологического оборудования, в том числе аварийного.
4.2.2 Управление насосом-дозатором.
Насос-дозатор включается автоматическим выключателем ДОЗАТОР после заполнения емкости реагентом. При достаточном уровне реагента в ем¬кости и нормальном давлении в нагнета¬тельной линии обмотка магнитного пус¬кателя насоса-дозатора находится под напряжением, и его контакты замыка¬ют цепь питания электродвигателя насоса-дозатора. При недостаточном уровне реагента в емкости (определяется сигнализатором нижнего уровня или датчиком текущего уровня) или давлении в нагнетательной линии и при избыточном давлении в нагнетательной линии контакт реле аварии разрывает цепь питания обмотки магнитного пускателя насоса-дозатора и электродвигатель насоса-доза¬тора обесточивается.
4.3 Работа УДЭ.
Включение насоса-дозатора производится, как описано выше. При включении насоса-дозатора нач-инается отбор реагента из емкости и его дозирование в выходной трубопровод с параметрами, установлен¬ными для данного насоса-дозатора.
Электроконтактный манометр, установленный на выходном трубопроводе, следит за величиной давления нагнетания и при выходе его за задан¬ные уставки происходит отключение насоса-дозатора.
При снижении уровня реагента в емкости ниже предельной отметки сигнализатор нижнего уровня или датчик текущего уровня (при их монтаже) отключают насос-дозатор.
Установки изготовляются различных исполнений в зависимости от необходимого насоса.
Пример:
- Установка дозировочная УДЭ 0,4/63 с насосом НД 0,4/63К14В;
- Установка дозировочная УДЭ 0,63/63 с насосом НД 0,63/63К14В;
- Установка дозировочная УДЭ 1,0/63 с насосом НД 1,0/63К14В;
- Установка дозировочная УДЭ 1,6/63 с насосом НД 1,6/63К14В;
- Установка дозировочная УДЭ 2,5/400 с насосом НД 2,5/400К14В;
- Установка дозировочная УДЭ 25/160 с насосом НД 25/160К14В;
- и любые другие типоразмеры установок.
Пример условного обозначения установки с насосным агрегатом НД-1,0/63К14В,
Установка дозировочная УДЭ-1,0/63К14В
