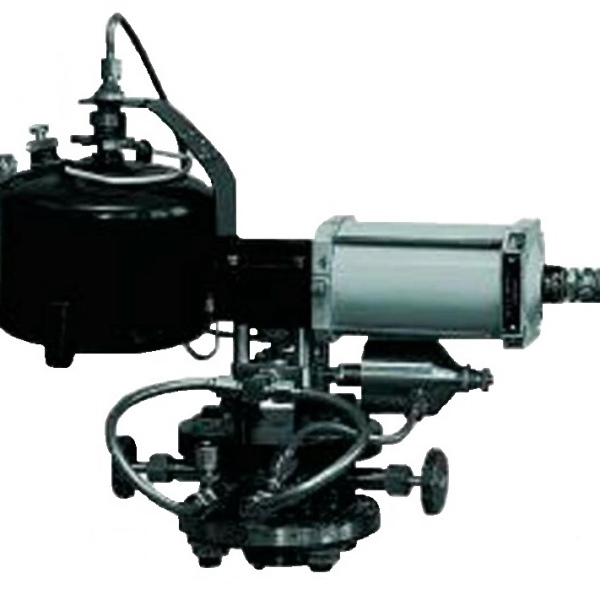

МАВИК-НТ пробоотборник автоматический

МАВИК-НТ пробоотборник автоматический в ООО «ОмегаЭнергетик». Цены, характеристики, описания.

Пробоотборник автоматический МАВИК-НТ – это контроль качества и оперативный учет перекачиваемых товарной нефти и нефтепродуктов аналитическим путем в лабораторных условиях.

Пробоотборник автоматический «Мавик-НТ» - предназначен для отбора по заданной программе пробы товарной нефти и нефтепродуктов, транспортируемых по трубопроводам при рабочем давлении от 0,2 до 6,З МПа и разработан в соответствии ГОСТ 2517-2012.

Пробоотборник автоматический МАВИК-НТ - предназначен для отбора по заданной программе пробы товарной нефти и нефтепродуктов , транспортируемых по трубопроводам при рабочем давлении от 0,2 до 6,З МПа.

Зонд пробоотборный имеет исполнения, соответствующие диаметрам условного прохода трубопровода: 40, 50, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм.

мавик, мавик, мавик, мавик, мавик, мавик, мавик

Пробоотборник автоматический МАВИК-НТ входят:
- пробоотборник, состоящий из дозатора, клапана-манипулятора, электропривода ЭПВ-1 и микропереключателя МПВ-1;
- кронштейн;
- зонд пробоотборный;
- баллон;
- блок программного управления БПУ-А .

Изделие имеет взрывобезопасный уровень с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировку взрывозащиты 1ЕхdIIВТ4 и предназначен для применения во взрывоопасных зонах помещений и наружных установок.

Блок программного управления БПУ-А относится к электрооборудованию общего назначения и предназначен для установки в невзрывоопасных помещениях.

Степень защиты взрывозащищенных оболочек от проникновения воды, пыли и посторонних твердых частиц - IP54.

Пробоотборник МАВИК-НТ выполнен в вибропрочном исполнении по ГОСТ 12997-84 группа L3.

По климатическим факторам внешней среды изделия относятся к исполнению УХЛ4.2, но для работы при температуре от + 5 до +50oС.

Характеристика отбираемого продукта:
Массовая доля воды, %, не болеемавик нт, мавик нт, мавик нт, мавик нт, мавик нт 30
Кинематическая вязкость, м2 130х10-6
Температура, °С +5...+90
Концентрация хлористых солей, г/л, не более 30
Массовая доля механических примесей, %, не более 0,15
Массовая доля парафина, %, не более 5
Массовая доля сернистых соединений, %, не более 3,5

*По заказу потребителя допускается изготовление и поставка баллонов 4000 см3, 5000 см3, 6000 см3.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ:
Параметры электропитания:
пробоотборника:
- напряжение, В 220/380
- частота, Гцмавик нт, мавик нт, мавик нт, мавик нт, мавик нт 50
- потребляемая мощность, Вт, не более 30
- потребляемый ток, А, не более 1
блока БПУ-А:
- напряжение, В 220
- частота, Гцмавик нт, мавик нт, мавик нт, мавик нт, мавик нт 50
Объем дозы пробы, отбираемой пробоотборником за один цикл, см3 20
*Объем пробы, вмещающейся в баллон, см3, не менее 3000

Габаритные размеры и масса составных частей пробоотборника МАВИК-НТ:

Наименование: Габаритные размеры, мм Масса, кг
Пробоотборник 190x95x285 7,8
Кронштейнмавик нт, мавик нт, мавик нт, мавик нт, мавик нт 250x250x300 11,2
Баллонмавик нт, мавик нт, мавик нт, мавик нт, мавик нт 190x190x220 1,5
Блок БПУ-А 200x250x155 2,1

Длина и масса зонда для пробоотборника МАВИК-НТ:
Диаметр условного прохода трубопровода, мм Длина зонда, мм Масса, кг
Пробоотборник автоматический МАВИК-НТ-40 136 3,98
Пробоотборник автоматический МАВИК-НТ-50 143 4,12
Пробоотборник автоматический МАВИК-НТ-65 151 4,15
Пробоотборник автоматический МАВИК-НТ-80 159 4,18
Пробоотборник автоматический МАВИК-НТ-100 168 4,21
Пробоотборник автоматический МАВИК-НТ-150 243 4,41
Пробоотборник автоматический МАВИК-НТ-200 291 4,56
Пробоотборник автоматический МАВИК-НТ-250 334 4,65
Пробоотборник автоматический МАВИК-НТ-300 375 4,80
Пробоотборник автоматический МАВИК-НТ-350 418 4,87
Пробоотборник автоматический МАВИК-НТ-400 456 5,30
Пробоотборник автоматический МАВИК-НТ-500 603 7,26
Пробоотборник автоматический МАВИК-НТ-600 693 7,64
Пробоотборник автоматический МАВИК-НТ-700 772 7,83
Пробоотборник автоматический МАВИК-НТ-800 862 8,32
Пробоотборник автоматический МАВИК-НТ-1000 1040 8,44
Пробоотборник автоматический МАВИК-НТ-1200 1220 8,94

Запасные части для пробоотборника МАВИК-НТ:

№ п/п Наименование запчастей к пробоотборнику МАВИК-НТ
1 Комплект монтажных частей к пробоотборнику МАВИК-НТ (ответные фланцы, шпильки, гайки, прокладки)
2 Редуктор к пробоотборнику МАВИК-НТ
3 Унифицированный ремонтный комплект к пробоотборнику МАВИК-НТ (УРК МАВИК-НТ)
4 Микропереключатель путевой к пробоотборнику МАВИК-НТ
5 Электропривод к пробоотборнику МАВИК-НТ мавик нт, мавик нт, мавик нт, мавик нт, мавик нт
6 Клапан манипулятор к пробоотборнику МАВИК-НТ
7 Дозатор к пробоотборнику МАВИК-НТ
9 Блок сопряжения для микропереключателя к пробоотборнику МАВИК-НТ
11 Манжета к пробоотборнику МАВИК-НТ
12 Комплект резиновых уплотнений к пробоотборнику МАВИК-НТ

мавик нт 50, мавик нт 65, мавик нт 80, мавик нт 100, мавик нт 150, мавик нт 200, мавик нт 250, мавик нт 300, мавик нт 450, мавик нт 400, мавик нт 500, мавик нт 600, мавик нт 700, мавик нт 800, мавик нт 1000, мавик нт 1200
