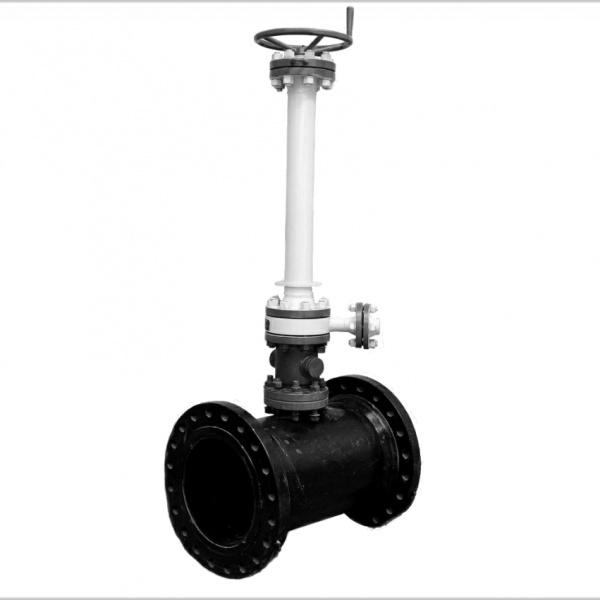

ЩПУ пробозаборное устройство щелевого типа с лубрикатором

ЩПУ пробозаборное устройство щелевого типа с лубрикатором в ООО «ОмегаЭнергетик». Цены, характеристики, описания.

Пробозаборное устройство щелевого типа с лубрикатором -предназначен для механизированного снятия и установки пробозаборной трубки (ГОСТ 2517-2012) при выполнении профилактических работ по очистке, осмотру пробозаборной трубки без остановки процесса транспортирования нефти (ГОСТ 9965) по трубопроводу при рабочем давлении до 6,3 МПа.

Пробозаборное устройство щелевого типа с лубрикатором -предназначен для механизированного снятия и установки пробозаборной трубки (ГОСТ 2517-2012) при выполнении профилактических работ по очистке, осмотру пробозаборной трубки без остановки процесса транспортирования нефти (ГОСТ 9965) по трубопроводу при рабочем давлении до 6,3 МПа.

Пробозаборное устройство щелевого типа с лубрикатором состоит из следующих составных частей:
- пробозаборной трубки;
- муфты;
- шарового крана или задвижки;
- штурвала;
- крышки;
- корпуса.

Пробозаборное устройство щелевого типа с лубрикатором эксплуатируется в условиях взрывоопасных зон всех классов помещений и наружных установок.
В Пробозаборное устройство щелевого типа с лубрикатором (с наружным расположением ходовой резьбы привода вращения механизма подъема-опускания) устанавливается пробозаборная трубка по ГОСТ 2517-2012 с пятью щелевыми отверстиями, в Пробозаборном устройстве щелевого типа с лубрикатором (с внутренним расположением ходового винта привода вращения механизма подъема-опускания) устанавливаются пробозаборные трубки по ГОСТ 2517-2012 как с пятью щелевыми отверстиями, так и с одним щелевым отверстием, с расположением патрубка технологической линии отбора пробы нефти как справа относительно оси трубопровода так и слева

Климатическое исполнение пробозаборного устройства щелевого типа с лубрикатором УХЛ1.

Характеристика отбираемого продукта:
Рабочая среда – товарная нефть (нефтепродукты) по ГОСТ Р 51858-2002:
вязкость кинематическая, м2/с (1 ... 120)х10-6
температура, оС +5 … +50
давление, МПа 6,3
плотность, лг/м3 750 … 990
массовая доля механических примесей, %, не более 0,05
массовая доля сернистых соединений, %, не более 3,5
массовая доля содержания парафина, %, не более 7,0
содержание солей, мг/л, не более 5000
остаточное наличие свободного газа, %, не более 1
Механические примеси в виде волокнистых материалов не допускаются.

Основные параметры и размеры приведены в таблице:
Исполнение Кол-во щелей DN,мм PN,МПа Габаритные размеры,мм. Н
Пробозаборное устройство щелевого типа с лубрикатором -300-6,3 пять 300 6,3 2012
Пробозаборное устройство щелевого типа с лубрикатором -350-6,3 пять 350 6,3 2062
Пробозаборное устройство щелевого типа с лубрикатором -400-6,3 пять 400 6,3 2112
Пробозаборное устройство щелевого типа с лубрикатором -А-300-6,3 (л или п) пять 300 6,3 1490
Пробозаборное устройство щелевого типа с лубрикатором -А-350-6,3 (л или п) пять 350 6,3 1542
Пробозаборное устройство щелевого типа с лубрикатором -А-400-6,3 (л или п) пять 400 6,3 1591
Пробозаборное устройство щелевого типа с лубрикатором -А-500-6,3 (л или п) пять 500 6,3 1693
Пробозаборное устройство щелевого типа с лубрикатором -А-600-6,3 (л или п) пять 600 6,3 1793
Пробозаборное устройство щелевого типа с лубрикатором -А-700-6,3 (л или п) пять 700 6,3 1888
Пробозаборное устройство щелевого типа с лубрикатором -А-800-6,3 (л или п) пять 800 6,3 1988
Пробозаборное устройство щелевого типа с лубрикатором -А-900-6,3 (л или п) пять 900 6,3 2088
Пробозаборное устройство щелевого типа с лубрикатором -А-1000-6,3 (л или п) пять 1000 6,3 2188
Пробозаборное устройство щелевого типа с лубрикатором -А-1200-6,3 (л или п) пять 1200 6,3 2388
Пробозаборное устройство щелевого типа с лубрикатором -А-150-6,3-1 (л или п) одна 150 6,3 1336
Пробозаборное устройство щелевого типа с лубрикатором -А-200-6,3-1 (л или п) одна 200 6,3 1388
Пробозаборное устройство щелевого типа с лубрикатором -А-250-6,3-1 (л или п) одна 250 6,3 1438
Пробозаборное устройство щелевого типа с лубрикатором -А-300-6,3-1 (л или п) одна 300 6,3 1490
Пробозаборное устройство щелевого типа с лубрикатором -А-350-6,3-1 (л или п) одна 350 6,3 1542
Пробозаборное устройство щелевого типа с лубрикатором -А-400-6,3-1 (л или п) одна 400 6,3 1591
Пробозаборное устройство щелевого типа с лубрикатором -А-500-6,3-1 (л или п) одна 500 6,3 1693
Пробозаборное устройство щелевого типа с лубрикатором -А-600-6,3-1 (л или п) одна 600 6,3 1793
Пробозаборное устройство щелевого типа с лубрикатором -А-700-6,3-1 (л или п) одна 700 6,3 1888
Пробозаборное устройство щелевого типа с лубрикатором -А-800-6,3-1 (л или п) одна 800 6,3 1988
Пробозаборное устройство щелевого типа с лубрикатором -А-900-6,3-1 (л или п) одна 900 6,3 2088
Пробозаборное устройство щелевого типа с лубрикатором -А-1000-6,3-1 (л или п) одна 1000 6,3 2188
Пробозаборное устройство щелевого типа с лубрикатором -А-1200-6,3-1 (л или п) одна 1200 6,3 2388

Пример записи при заказе:

Пробозаборное устройство щелевого типа с лубрикатором с наружным расположением ходовой резьбы, с пробозаборной трубкой с пятью щелевыми отверстиями по ГОСТ 2517, устанавливаемого на трубопроводе с условным проходом 400мм, на давление 6,3 МПа: Пробозаборное устройство щелевого типа с лубрикатором:
-«Пробозаборное устройство щелевого типа с лубрикатором - 400-6,3»

Пробозаборное устройство щелевого типа с лубрикатором с внутренним расположением ходовой резьбы привода вращения, с расположением слева относительно оси трубопровода патрубка технологической линии отбора пробы нефти, устанавливаемого на трубопроводе с условным проходом 400 мм, на давление 6,3 МПа:
- с пробозаборной трубкой с пятью щелевыми отверстиями по ГОСТ 2517
«Пробозаборное устройство щелевого типа с лубрикатором - А- 400-6,3-л»
- с пробозаборной трубкой с одно щелевым отверстием по ГОСТ 2517
«Пробозаборное устройство щелевого типа с лубрикатором - А- 400-6,3-1л»

Пробозаборное устройство щелевого типа с лубрикатором с внутренним расположением ходовой резьбы привода вращения, с расположением справа относительно оси трубопровода патрубка технололгической линии отбора пробы нефти, устанавливаемого на трубопроводе с условным проходом 400 мм , на давление 6,3 МПа: щелевого типа с лубрикатором
- с пробозаборной трубкой с пятью щелевыми отверстиями по ГОСТ 2517
«Пробозаборного устройства щелевого типа с лубрикатором - А- 400-6,3-п»
- с пробозаборной трубкой с одно щелевым отверстием по ГОСТ 2517
«Пробозаборного устройства щелевого типа с лубрикатором - А- 400-6,3-1п»
