Счетчик жидкости турбинный МИГ предназначен для измерения объемного количества нефти, нефтепродуктов и других нейтральных к сталям 20Х13 и 12Х18Н10Т жидкостей.

Функциональное назначение – измерение объемов жидкости и преобразование их в выходной сигнал пропорциональный объему жидкости.

Счетчик жидкости турбинный МИГ предназначен для измерения объемного количества нефти, нефтепродуктов и других нейтральных к сталям 20Х13 и 12Х18Н10Т жидкостей.
Счетчик МИГ возможно устанавливать на трубопровод диаметром от 32 мм до 400мм и давлением от 1,6МПа и до 16,0МПа.

Счетчик МИГ состоит из 3-х частей:

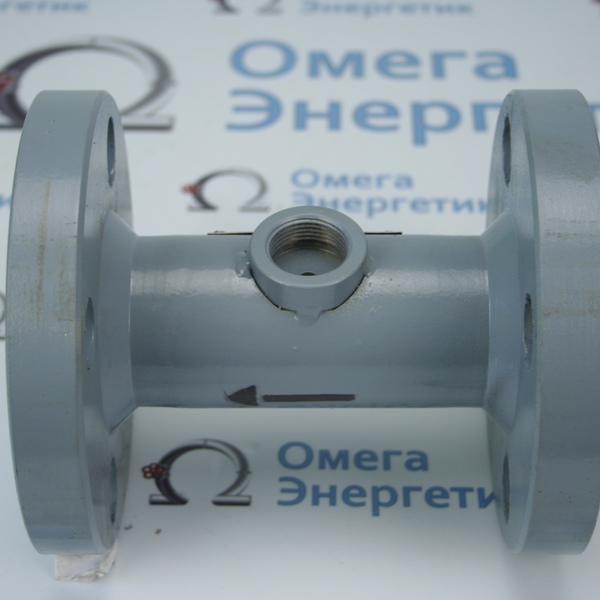

1-я часть это - турбинный преобразователь расхода ТПР или «первичка», которая непосредственно встраивается в трубопровод. Это именно та часть счетчика, которая различается по диаметру и давлению.
2-я часть – это магнитоиндукционный датчик НОРД-И2У-02 или датчик НОРД-И2У-04. Это часть счетчика, которая вкручивается в турбинный преобразователь расхода ТПР или «первичку» и передает сигналы на блок электронный или «вторичку» (3-ю часть счетчика).
3-я часть – это, по умолчанию, блок электронный НОРД-Э3М или, по заказу потребителя, блок обработки данных «VEGA-03» . Это часть счетчика («вторичка»), на которую на электронное табло выводятся показания с турбинного преобразователя расхода ТПР или «первички». Данные электронные блоки можно удалять от ТПР до 500метров, соединив датчик НОРД-И2У-02 или НОРД-И2У-04 с блоком НОРД-Э3М или «VEGA-03» кабелем КРВГЭ 4х1,0.

Счетчик турбинный МИГ имеет взрывобезопасный уровень взрывозащиты с видом взрывозащиты «взрывонепроницаемая оболочка» Маркировка взрывозащиты IExdIIBT4.
Уровень взрывозащиты датчиков – взрывобезопасный, с видом взрывозащиты «взрывонепроницаемая оболочка» Маркировка по взрывозащите 1ЕхdIIBT4
Блок электронный НОРД-Э3М или блок обработки данных «VEGA-03» обыкновенного исполнения и устанавливаются в невзрывоопасных зонах.

Первые 2-е части счетчика (турбинный преобразователь расхода ТПР или «первичка» и магнитоиндукционный датчик НОРД-И2У-02 или НОРД-И2У-04) могут располагаться во взрывоопасных зонах, при температуре окружающего воздуха °С - 50...+ 50:
-турбинный преобразователь расхода ТПР или «первичка» имеет защищенное исполнение от агрессивной среды, взрывозащищенное исполнение, маркировка по взрывозащите IExdllBT4 с видом взрывозащиты «взрывонепроницаемая оболочка»;
- магнитоиндукционный датчик НОРД-И2У-02 или НОРД-И2У-04 имеет взрывозащищенное исполнение, маркировка по взрывозащите IExdllBT4 с видом взрывозащиты «взрывонепроницаемая оболочка»;
Третья часть счетчика ( блок электронный НОРД-Э3М или блок обработки данных «VEGA-03» ) необходимо располагать в укрытие или помещении при температуре окружающего воздуха °С + 5...+ 40:
- блок электронный НОРД-Э3М и блок обработки данных «VEGA-03» имеют обычное исполнение.

Измеряемая среда - нефть по ГОСТ Р 51858-2002 и нефтепродукты:
температура,°Сот 0 до +60
кинематическая вязкость, м2(1-100) 10-6
содержание свободного газане допускается
размеры механических примесей, мм.не более 4
Температура окружающей среды:
преобразователя расхода (ТПР) и магнитоиндукционного датчика НОРД-И2У, °С-50 до +50
блока «VEGA-03» и блока НОРД-Э3М, °С+5 до +40

Предел относительной погрешности счетчика
Характиристики
Потребляемая мощность,ВА, не более30
Предел относительной погрешности счетчика, в комплекте с блоком «VEGA-03» в диапазоне расхода:
а) МИГ-32Ш: ( 20 – 100 )% от максимального,
в диапазоне вязкости ( 1 – 100) • 10-6 м2/с,%, не более
±1,5
б) МИГ-32 - МИГ-400: ( 20 - 100 )% от максимального,
в диапазоне вязкости (1–100) • 10-6 м2/с, %, не более
±0,15
Предел относительной погрешности счетчика, в комплекте с блоком НОРД-Э3М в диапазоне расхода для:
а) МИГ-32Ш:(20 – 100)% от максимального,
при конкретной вязкости, %, не более
±2,5
б) МИГ-32, МИГ-40, МИГ-50, МИГ-65, МИГ-80 (20 – 100)% от максимального,
при конкретной вязкости ,%, не более
±0,7
в) МИГ-100, МИГ-150, МИГ-200, МИГ-250, МИГ-400 (20 – 100)% от максимального,
при конкретной вязкости %, не более
±0,35
Параметры счетчиков жидкости
Обозначение преобразователя Диаметр условного прохода, DN, мм Условное давление, PN, МПа Max объемный расход, м³/ч Коэффициент преобразования, не менее, имп/м³
ТПР МИГ-32Ш-16 32 1,6 8 100000
ТПР МИГ-32Ш-25 32 2,5 8 100000
ТПР МИГ-32Ш-40 32 4 8 100000
ТПР МИГ-32Ш-63 32 6,3 8 100000
ТПР МИГ-32Ш-160 32 16 8 100000
ТПР МИГ-32-16 32 1,6 27 100000
ТПР МИГ-32-25 32 2,5 27 100000
ТПР МИГ-32-40 32 4 27 100000
ТПР МИГ-32-63 32 6,3 27 100000
ТПР МИГ-32-160 32 16 27 100000
ТПР МИГ-40-16 40 1,6 42 75000
ТПР МИГ-40-25 40 2,5 42 75000
ТПР МИГ-40-40 40 4 42 75000
ТПР МИГ-40-63 40 6,3 42 75000
ТПР МИГ-40-160 40 16 42 75000
ТПР МИГ-50-16 50 1,6 72 38000
ТПР МИГ-50-25 50 2,5 72 38000
ТПР МИГ-50-40 50 4 72 38000
ТПР МИГ-50-63 50 6,3 72 38000
ТПР МИГ-50-160 50 16 72 38000
ТПР МИГ-65-16 65 1,6 120 20000
ТПР МИГ-65-25 65 2,5 120 20000
ТПР МИГ-65-40 65 4 120 20000
ТПР МИГ-65-63 65 6,3 120 20000
ТПР МИГ-65-160 65 16 120 20000
ТПР МИГ-80-16 80 1,6 180 10000
ТПР МИГ-80-25 80 2,5 180 10000
ТПР МИГ-80-40 80 4 180 10000
ТПР МИГ-80-63 80 6,3 180 10000
ТПР МИГ-80-160 80 16 180 10000
ТПР МИГ-100-16 100 1,6 300 5000
ТПР МИГ-100-25 100 2,5 300 5000
ТПР МИГ-100-40 100 4 300 5000
ТПР МИГ-100-63 100 6,3 300 5000
ТПР МИГ-150-16 150 1,6 600 1700
ТПР МИГ-150-25 150 2,5 600 1700
ТПР МИГ-150-40 150 4 600 1700
ТПР МИГ-150-63 150 6,3 600 1700
ТПР МИГ-200-16 200 1,6 1100 900
ТПР МИГ-200-25 200 2,5 1100 900
ТПР МИГ-200-40 200 4 1100 900
ТПР МИГ-200-63 200 6,3 1100 900
ТПР МИГ-250-16 250 1,6 1900 490
ТПР МИГ-250-25 250 2,5 1900 490
ТПР МИГ-250-40 250 4 1900 490
ТПР МИГ-250-63 250 6,3 1900 490
ТПР МИГ-400-16 400 1,6 4000 100
ТПР МИГ-400-25 400 2,5 4000 100
ТПР МИГ-400-40 400 4 4000 100
ТПР МИГ-400-63 400 6,3 4000 100

Габаритные размеры и масса счетчиков жидкости ТПР МИГ
Обозначение преобразователя DN условного прохода,мм L, мм D, мм DI, мм J, мм n, мм Масса ТПР с КМЧ, кг
ТПР МИГ-32Ш-16 32 180 135 100 18 4 8,2
ТПР МИГ-32Ш-25 32 180 135 100 18 4 9,7
ТПР МИГ-32Ш-40 32 180 135 100 18 4 9,7
ТПР МИГ-32Ш-63 32 180 150 110 22 4 12,8
ТПР МИГ-32Ш-160 32 180 150 110 22 4 14,8
ТПР МИГ-32-16 32 180 135 100 18 4 8,2
ТПР МИГ-32-25 32 180 135 100 18 4 9,7
ТПР МИГ-32-40 32 180 135 100 18 4 9,7
ТПР МИГ-32-63 32 180 150 110 22 4 12,8
ТПР МИГ-32-160 32 180 150 110 22 4 14,8
ТПР МИГ-40-16 40 180 145 110 18 4 11,3
ТПР МИГ-40-25 40 180 145 110 18 4 12,33
ТПР МИГ-40-40 40 180 145 110 18 4 12,33
ТПР МИГ-40-63 40 180 165 125 22 4 16,15
ТПР МИГ-40-160 40 180 165 125 22 4 18,65
ТПР МИГ-50-16 50 197 160 125 18 4 13,83
ТПР МИГ-50-25 50 197 160 125 18 4 14,83
ТПР МИГ-50-40 50 197 160 125 18 4 14,83
ТПР МИГ-50-63 50 197 175 135 22 4 19,64
ТПР МИГ-50-160 50 197 195 145 26 4 26,6
ТПР МИГ-65-16 65 220 180 145 18 8 16,46
ТПР МИГ-65-25 65 220 180 145 18 8 20
ТПР МИГ-65-40 65 220 180 145 18 8 20
ТПР МИГ-65-63 65 220 200 160 22 8 26,76
ТПР МИГ-65-160 65 220 220 170 26 8 43,34
ТПР МИГ-80-16 80 250 195 160 18 8 25
ТПР МИГ-80-25 80 250 195 160 18 8 26
ТПР МИГ-80-40 80 250 195 160 18 8 26,5
ТПР МИГ-80-63 80 250 210 170 22 8 32,16
ТПР МИГ-80-160 80 250 230 180 26 8 44,84
ТПР МИГ-100-16 100 356 215 180 18 8 41,32
ТПР МИГ-100-25 100 356 230 190 22 8 54,8
ТПР МИГ-100-40 100 356 230 190 22 8 57,5
ТПР МИГ-100-63 100 356 250 200 26 8 79,7
ТПР МИГ-150-16 150 368 280 240 22 8 70,5
ТПР МИГ-150-25 150 368 300 250 26 8 95,5
ТПР МИГ-150-40 150 368 300 250 26 8 97,1
ТПР МИГ-150-63 150 368 340 280 33 8 159,9
ТПР МИГ-200-16 200 457 335 296 23 12 86,27
ТПР МИГ-200-25 200 457 360 310 26 12 104,95
ТПР МИГ-200-40 200 457 375 320 30 12 121,21
ТПР МИГ-200-63 200 457 405 345 33 12 154,84
ТПР МИГ-250-16 250 457 405 355 27 12 114,7
ТПР МИГ-250-25 250 457 425 370 30 12 142,1
ТПР МИГ-250-40 250 457 445 385 3 12 168,9
ТПР МИГ-250-63 250 457 470 400 40 12 215,9
ТПР МИГ-400-16 400 610 580 525 30 32 294,15
ТПР МИГ-400-25 400 610 610 550 33 32 355,1
ТПР МИГ-400-40 400 610 655 585 39 32 442,45
ТПР МИГ-400-63 400 610 670 15 32 524,71

Наименование Габаритные размеры, мм, не более Масса, кг, не более
Датчик магнитоиндукционный МИД НОРД-И2У 102x70x96 1,9
Блок электронный НОРД-ЭЗМ 202x114x78 0,8
Блок обработки данных VEGA-03 190x206x113 1,5

Наиболее часто заказываемые комплектации счетчика МИГ:
-Турбинный преобразователь расхода МИГ + датчик НОРД-И2У + блок «VEGA-03» .
-Турбинный преобразователь расхода МИГ + датчик НОРД-И2У + блок «VEGA-03» +КМЧ.
-Турбинный преобразователь расхода МИГ + датчик НОРД-И2У + блок НОРД-Э3М.
-Турбинный преобразователь расхода МИГ + датчик НОРД-И2У + блок НОРД-Э3М+КМЧ.
-Турбинный преобразователь расхода МИГ + датчик НОРД-И2У.
-Турбинный преобразователь расхода МИГ.
-Турбинный преобразователь расхода МИГ + комплект монтажных частей (фланцы, крепеж, прокладки).
-Ремонтный комплект счетчика МИГ - УРК МИГ (крыльчатка, подшипник…).
