ПГ-1000 пробоотборник глубинный

ПГ-1000 пробоотборник глубинный в ООО «ОмегаЭнергетик». Цены, характеристики, описания.

Пробоотборник глубинный ПГ-1000 предназначен для отбора проб пластовых нефтей из фонтанирующих скважин.

Применяется на скважинах, обсаженных лифтовыми трубами диаметром 60 мм и более, рабочим давлением до 100 МПа или до 50 МПа и температурой до 200 °С.

Пробоотборник глубинный ПГ-1000 предназначен для отбора проб пластовых нефтей из фонтанирующих скважин. Применяется на скважинах, обсаженных лифтовыми трубами диаметром 60 мм и более, рабочим давлением до 100 МПа или до 50 МПа и температурой до 200 °С.

Пробоотборник ПГ-1000 выпускается в двух исполнениях:

ПГ-1000 – рассчитан на забойное давление до 100 МПа.
ПГ 1000.01 – рассчитан на забойное давление до 50 МПа.
Исполнения отличаются материалом камеры отбора проб.

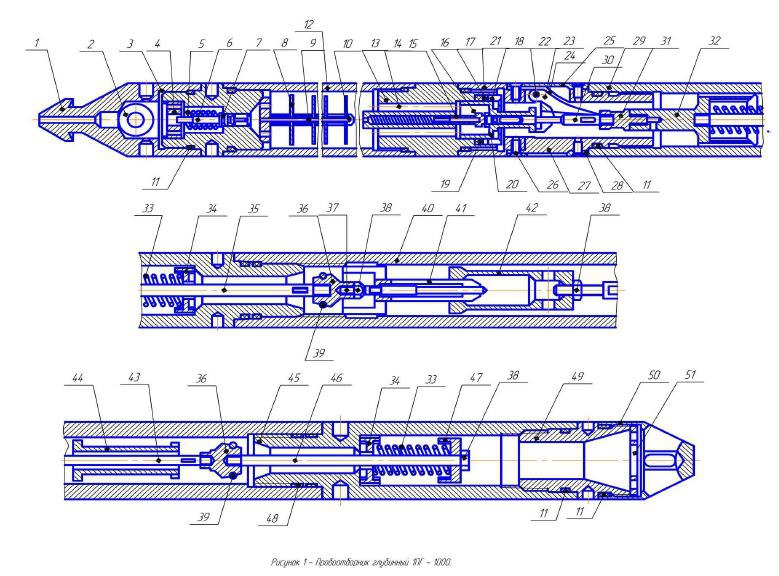

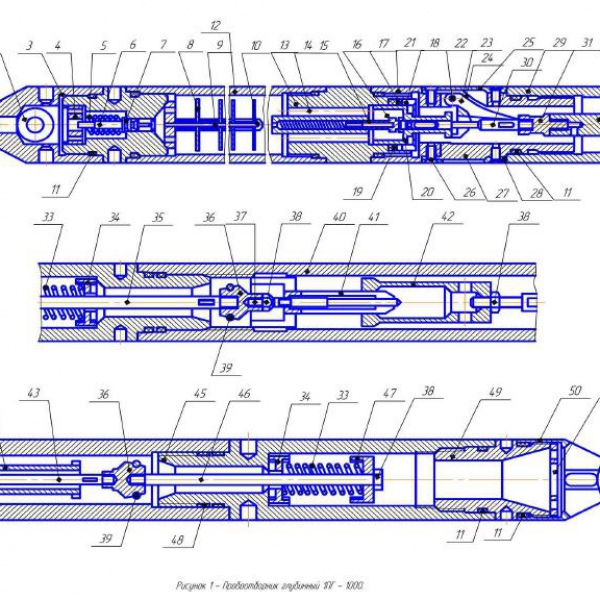

Принцип работы ПГ-1000 :
Пробы отбираются во время работы скважин.
Дебит жидкости должен быть минимальным и не препятствовать спуску пробоотборника.
При отборе проб забойное давление должно превышать давление насыщения, так как пробы, отобранные в зоне двухфазного движения, пластовую нефть не характеризуют.
Отбор проб из остановленных скважин допускается в том случае, если скважина перед остановкой работала с забойным давлением, значительно превышающим давление насыщения.
Спуск пробоотборника в скважину производится через устьевой сальник (лубрикатор) на проволоке диаметром 1,8-2 мм.
После достижения пробоотборником заданной глубины его выдерживают для промывки камеры отбора проб пластовой нефтью и затем приступают к подъему.
При подъеме пробоотборника на 30-50 м. давление снаружи пробоотборника снижается и между камерой узла предохранительного клапана и внешней средой образуется перепад давления.
Этот перепад воздействует на механизм закрытия клапанов камеры отбора проб.

Температура окружающей среды от -10 до +35 °С.

Технические характеристики
Давление рабочей среды, МПа, не более30
Температура рабочей среды, °С, не более+100
Объем отбираемой пробы, см.3, не менее 300
Габаритные размеры, мм. Ø38х1800
Масса, кг., не более9
Максимальное рабочее давление, МПа, не более:
ПГ-1000 100
ПГ-1000-01 50
Максимальная рабочая температура, °С, не более +200
Объем отбираемой пробы, см3., не менее 400
Высота подъема пробоотборника в скважине,
необходимая для срабатывания механизма реле, м.
30-50
Перепад давления между давлением в камере реле и наружным давлением,
достаточный для срабатывания реле, МПа
0,15-0,25
Габаритные размеры, мм., не более Ø38x2000
Масса, кг., не более 11,3

Запасные части для пробоотборника ПГ-1000 :
ПВДВ-2М.000 Переводник высокого давления верхний ПВДВ-1000
ПВДН-2М.000 Переводник высокого давления нижний ПВДН-1000
ВИМ-00 Вентиль игольчатый ВИМ-1000
ПГ-ВИ-01 Талреп
ПГ-ВИ-02 Талреп
ОС-01 Отвод собачки
ФП-00.000 футляр для пробоотборника ПГ-1000 (тара)
