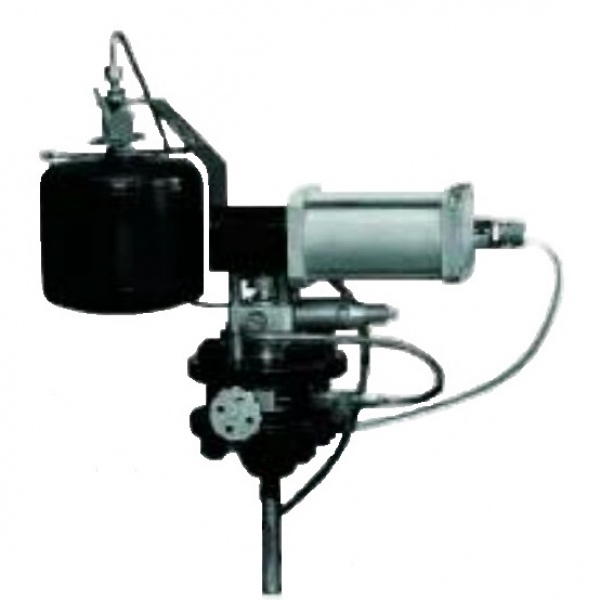

МАВИК-НС пробоотборник автоматический

МАВИК-НС пробоотборник автоматический в ООО «ОмегаЭнергетик». Цены, характеристики, описания.

Пробоотборник автоматический МАВИК-НС – это контроль качества и оперативный учет перекачиваемых высокообводненной нефти (нефть сырая) аналитическим путем в лабораторных условиях.

Пробоотборник автоматический «Мавик-НС» - предназначен для отбора по заданной программе пробы высокообводненной нефти (нефть сырая), транспортируемых по трубопроводам при рабочем давлении от 0,2 до 6,З МПа и разработан в соответствии ГОСТ 2517-2012.

Пробоотборник автоматический МАВИК-НС - предназначен для отбора по заданной программе пробы высокообводненной нефти (нефть сырая), транспортируемых по трубопроводам при рабочем давлении от 0,2 до 6,З МПа.

мавик, мавик, мавик, мавик, мавик, мавик, мавик

Зонд пробоотборный имеет исполнения, соответствующие диаметрам условного прохода трубопровода: 50; 65; 80; 100; 150; 200; 250; 300; 350; 400; 500 мм.

В состав пробоотборника автоматического МАВИК-НС входят:
- пробоотборник, состоящий из дозатора, клапана-манипулятора, электропривода ЭПВ-1 и микропереключателя МПВ-1;
- кронштейн;
- зонд пробоотборный;
- баллон;
- блок программного управления БПУ-А .

Изделие имеет взрывобезопасный уровень с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировку взрывозащиты 1ЕхdIIВТ4 и предназначен для применения во взрывоопасных зонах помещений и наружных установок.

Блок программного управления БПУ-А относится к электрооборудованию общего назначения и предназначен для установки в невзрывоопасных помещениях.

мавик нс, мавик нс, мавик нс, мавик нс, мавик нс, мавик нс, мавик нс

Степень защиты взрывозащищенных оболочек от проникновения воды, пыли и посторонних твердых частиц - IP54.

Пробоотборник МАВИК-НС выполнен в вибропрочном исполнении по ГОСТ 12997-84 группа L3.

По климатическим факторам внешней среды изделия относятся к исполнению УХЛ4.2, но для работы при температуре от + 5 до +50оС.

Характеристика отбираемого продукта:
Массовая доля воды, %, не болеемавик, мавик, мавик, мавик, мавик, мавик, мавик 98
Кинематическая вязкость, м2 120х10-6
Температура, °Смавик, мавик, мавик, мавик, мавик, мавик, мавик +5...+90
Концентрация хлористых солей, г/л, не более 30
Массовая доля механических примесей, %, не более 0,15
Массовая доля парафина, %, не болеемавик, мавик, мавик, мавик, мавик, мавик, мавик 7
Массовая доля сернистых соединений, %, не более 3,5

*По заказу потребителя допускается изготовление и поставка баллонов 4000 см3, 5000 см3, 6000 см3.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ:
Параметры электропитания:
пробоотборника:
- напряжение, Вмавик, мавик, мавик, мавик, мавик, мавик, мавик 220/380
- частота, Гц 50
- потребляемая мощность, Вт, не более 30
- потребляемый ток, А, не более 1
блока БПУ-А:
- напряжение, Вмавик, мавик, мавик, мавик, мавик, мавик, мавик 220
- частота, Гцмавик, мавик, мавик, мавик, мавик, мавик, мавик 50
Объем дозы пробы, отбираемой пробоотборником за один цикл, см3 20
*Объем пробы, вмещающейся в баллон, см3, не менее 3000
Габаритные размеры и масса составных частей пробоотборника МАВИК-НС:
Наименование: Габаритные размеры, мм Масса, кг
Пробоотборник МАВИК-НС 400x170x296 9,0
Кронштейн 250x250x300 11,2
Баллон 190x190x220 1,5
Блок БПУ-А 200x250x155 2,1

Длина и масса зонда для пробоотборника МАВИК-НС:
Диаметр условного прохода трубопровода, мм Длина зонда, мм Масса, кг
Пробоотборник автоматический МАВИК-НС-50 183 2,6
Пробоотборник автоматический МАВИК-НС-65 191 2,65
Пробоотборник автоматический МАВИК-НС-80 217 2,78
Пробоотборник автоматический МАВИК-НС-100 235 2,9
Пробоотборник автоматический МАВИК-НС-150 284 3,12
Пробоотборник автоматический МАВИК-НС-200 242 3,51
Пробоотборник автоматический МАВИК-НС-250 393 3,79
Пробоотборник автоматический МАВИК-НС-300 443 4,02
Пробоотборник автоматический МАВИК-НС-350 493 4,35
Пробоотборник автоматический МАВИК-НС-400 540 4,58
Пробоотборник автоматический МАВИК-НС-500 639 5,14

Запасные части для пробоотборника МАВИК-НС:
№ п/п Наименование запчастей к пробоотборнику МАВИК-НС
1 Комплект монтажных частей к пробоотборнику МАВИК-НС (ответные фланцы, шпильки, гайки, прокладки)
2 Редуктор к пробоотборнику МАВИК-НС
3 Унифицированный ремонтный комплект к пробоотборнику МАВИК-НС (УРК МАВИК-НС)
4 Микропереключатель путевой МПВ-1 к пробоотборнику МАВИК-НС
5 Электропривод ЭПВ-1 к пробоотборнику МАВИК-НС
6 Клапан манипулятор к пробоотборнику МАВИК-НС
7 Дозатор к пробоотборнику МАВИК-НС
9 Блок сопряжения для микропереключателя к пробоотборнику МАВИК-НС
11 Манжета к пробоотборнику МАВИК-НС
12 Комплект резиновых уплотнений к пробоотборнику МАВИК-НС
12 Пружина к пробоотборнику МАВИК-НС

мавик нс 50, мавик нс 65, мавик нс 80, мавик нс 100, мавик нс 150, мавик нс 200, мавик нс 250, мавик нс 300, мавик нс 450, мавик нс 400, мавик нс 500
