МВПТ, МВПТ-А механизм выдвижной для пробозаборной трубки

МВПТ, МВПТ-А механизм выдвижной для пробозаборной трубки в ООО «ОмегаЭнергетик». Цены, характеристики, описания.

Механизм выдвижной для пробозаборной трубки МВПТ и МВПТ-А – это специальное устройство, которое позволяет извлекать и устанавливать обратно, после очистки, пробозаборную трубку (по ГОСТ 2517-2012) из трубопровода не останавливая поток жидкости в самом трубопроводе.

Механизм выдвижной для пробозаборной трубки МВПТ и МВПТ-А позволяет выполнять профилактические работы по очистке, осмотру пробозаборной трубки без остановки процесса транспортирования нефти (ГОСТ 9965) по трубопроводу.

Механизм выдвижной для пробозаборной трубки МВПТ и МВПТ-А – это специальное устройство, которое позволяет извлекать и устанавливать обратно, после очистки, пробозаборную трубку (по ГОСТ 2517) из трубопровода не останавливая поток жидкости в самом трубопроводе.
Другими словами, данное устройство позволяет выполнять профилактические работы по очистке, осмотру пробозаборной трубки без остановки процесса транспортирования нефти (ГОСТ 9965) по трубопроводу.

Механизм выдвижной для пробозаборной трубки МВПТ и МВПТ-А работает при рабочем давлении до 6,3 МПа.
Данное пробозаборное устройство входит в комплект и в стоимость самого механизма выдвижного МВПТ и МВПТ-А .

Механизм выдвижной для пробозаборной трубки МВПТ и МВПТ-А (с наружным расположением ходовой резьбы привода вращения механизма подъема-опускания) устанавливается пробозаборная трубка по ГОСТ 2517-2012 с пятью щелевыми отверстиями.
В механизм выдвижной МВПТ и МВПТ-А (с внутренним расположением ходового винта привода вращения механизма подъема-опускания) устанавливаются пробозаборные трубки по ГОСТ 2517-2012 как с пятью щелевыми отверстиями, так и с одним щелевым отверстием, с расположением патрубка технологической линии отбора пробы нефти как справа относительно оси трубопровода, так и слева.

Пробозаборная трубка располагается внутри механизма выдвижного МВПТ-А . Применение МВПТ и МВПТ-А обеспечивает снижение потерь при транспортировке нефти и сокращение времени регламентных работ.
Механизм выдвижной МВПТ и МВПТ-А абсолютно бесшумный в работе и не производит никакой вибрации, и также, не оказывает вредного воздействия на окружающую среду.

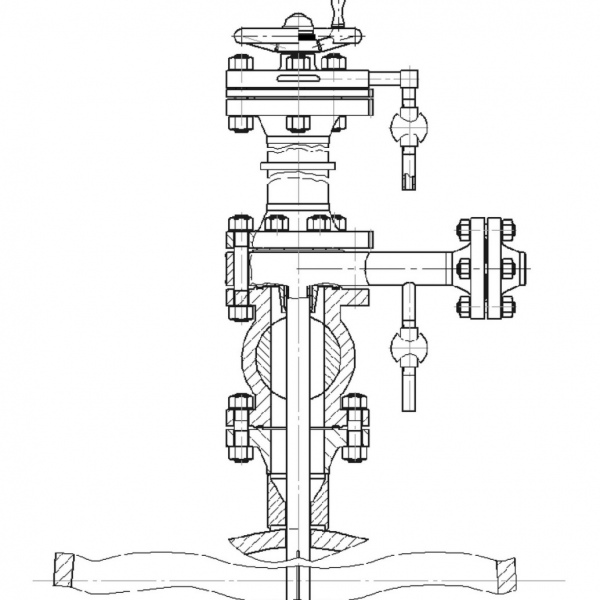

Механизм выдвижной состоит из следующих составных частей:
- пробозаборной трубки (по ГОСТ 2517-2012);
- муфты;
- шарового крана;
- штурвала;
- крышки;
- корпуса.

Механизм выдвижной для пробозаборной трубки МВПТ и МВПТ-А эксплуатируется в условиях взрывоопасных зон всех классов помещений и наружных установок.

Климатическое исполнение – УХЛ, категория размещения – 1.
Средний срок службы – не менее 8 лет.

Характеристика отбираемого продукта:
Рабочая среда – товарная нефть (нефтепродукты) по ГОСТ Р 51858-2002:
вязкость кинематическая, м2/с (1 ... 120)х10-6
температура, оС +5 … +50
давление, МПа 6,3
плотность, лг/м3 750 … 990
массовая доля механических примесей, %, не более 0,05
массовая доля сернистых соединений, %, не более 3,5
массовая доля содержания парафина, %, не более 7,0
содержание солей, мг/л, не более 5000
остаточное наличие свободного газа, %, не более 1
Механические примеси в виде волокнистых материалов не допускаются.

Габаритные размеры (мм.):
Исполнение Кол-во щелей DN,мм. высота длина (с ответным фланцем) ширина
МВПТ-300-6,3 5 300 2012 540 556
МВПТ-350-6,3 5 350 2062 540 556
МВПТ-400-6,3 5 400 2112 540 556
МВПТ-А-300-6,3 (л/п) 5 300 1490 524 344
МВПТ-А-350-6,3 (л/п) 5 350 1542 524 344
МВПТ-А-400-6,3 (л/п) 5 400 1591 524 344
МВПТ-А-500-6,3 (л/п) 5 500 1693 524 344
МВПТ-А-600-6,3 (л/п) 5 600 1793 524 344
МВПТ-А-700-6,3 (л/п) 5 700 1888 524 344
МВПТ-А-800-6,3 (л/п) 5 800 1988 524 344
МВПТ-А-900-6,3 (л/п) 5 900 2088 524 344
МВПТ-А-1000-6,3 (л/п) 5 1000 2188 524 344
МВПТ-А-1200-6,3 (л/п) 5 1200 2388 524 344
МВПТ-А-100-6,3-1 (л/п) 1 100 1286 524 344
МВПТ-А-150-6,3-1 (л/п) 1 150 1336 524 344
МВПТ-А-200-6,3-1 (л/п) 1 200 1388 524 344
МВПТ-А-250-6,3-1 (л/п) 1 250 1438 524 344
МВПТ-А-300-6,3-1 (л/п) 1 300 1490 524 344
МВПТ-А-350-6,3-1 (л/п) 1 350 1542 524 344
МВПТ-А-400-6,3-1 (л/п) 1 400 1591 524 344
МВПТ-А-500-6,3-1 (л/п) 1 500 1693 524 344
МВПТ-А-600-6,3-1 (л/п) 1 600 1793 524 344
МВПТ-А-700-6,3-1 (л/п) 1 700 1888 524 344
МВПТ-А-800-6,3-1 (л/п) 1 800 1988 524 344
МВПТ-А-900-6,3-1 (л/п) 1 900 2088 524 344
МВПТ-А-1000-6,3-1 (л/п) 1 1000 2188 524 344
МВПТ-А-1200-6,3-1 (л/п) 1 1200 2388 524 344
