Блок обработки данных VEGA-03 предназначен для вычисления объема и расхода жидкости на узлах учета нефти в составе турбинных счетчиков типа МИГ, НОРД-М, АГАТ-1М и других счетчиков-расходомеров с магнитоиндукционными датчиками НОРД-И2У-02 и НОРД-И2У-04.

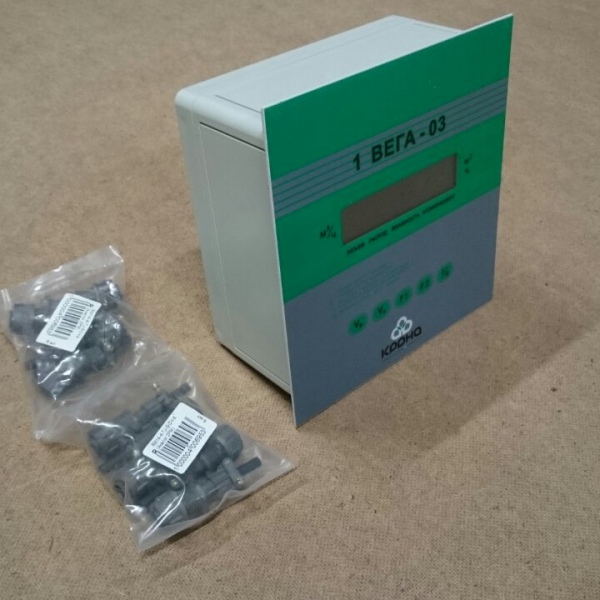

Блок обработки данных VEGA-03

Блок обработки данных VEGA-03 предназначен:
1) для вычисления объема и расхода жидкости на узлах учета нефти в составе турбинных счетчиков типа ТПР МИГ, НОРД-М , АГАТ-1М и других счетчиков-расходомеров с магнитоиндукционными датчиками НОРД-И2У-02 и НОРД-И2У-04
2) для вычисления влажности и объема чистой нефти на узлах учета нефти в составе влагомеров в комплекте со счетчиками жидкости.

блок обработки данных вега-03, блок обработки данных вега-03, вега-03, вега-03

Характеристики блока обработки данных VEGA-03 :
• преобразование частотного электрического сигнала с учетом токового сигнала в единицы объема и вычисления расхода по результатам предварительной градуировки;
• прием входного токового сигнала влияющей величины 4 … 20 мА от средств измерений (например, датчика давления, датчика температуры и т.д.) по каналам измерения объема;
• накопление и прекращение накопления информации по дистанционному сигналу пуска «СТАРТ» и останова «СТОП», а также сброс накопленного значения;
• ввод с панели управления прибора и хранение таблиц коэффициентов преобразования в энергонезависимой памяти блока;
• выдача звукового сигнала при выходе значений входных частотных и токовых сигналов за пределы градуировочных таблиц;
• выдача токового сигнала 4 … 20 мА соответствующего значению расхода, с линейным преобразованием.

vega-03, vega-03, vega-03, vega-03, vega-03


Параметры преобразований вводятся потребителем и хранятся в памяти блока.
Блок предназначен для установки вне взрывоопасных зон.
Вид климатического исполнения – УХЛ 4.2 для работы при температуре от +5 до +40 °С.

вега 03, вега 03, вега 03, вега 03, вега 03
Верхнее значение относительной влажности – 95% при +30°С
Габаритные размеры, мм, не более 190х206х113
Масса, кг, не более вега 03, вега 03, вега 03, вега 03, вега 03 1,5
Средняя наработка на отказ, ч, не менее блок vega 03, блок vega 03,блок vega 03 24000
Средний срок службы, лет, не менее вега 03, вега 03, вега 03, вега 03, вега 03 8

Технические характеристики
Предел относительной погрешности преобразования входных частотных сигналов в диапазоне от 16 до 5000 Гц и входных токовых сигналов в диапазоне от 4 до 20 мА в показания в единицах объема, расхода и в выходные сигналы, %, не более± 0,01
Количество точек градуировки по параметру частоты:
расход, точек 7
Количество градуировочных таблиц по параметру влияющей величины:
расход 4
Параметры цепей дистанционных сигналов пуска и останова накопления информации:
входное сопротивление, кОм10
входная емкость, пФ, не более50
длительность, мкс 10
амплитуда входного импульса - от 3 до 15 В, активный уровень низкий
Параметры входных сигналов от ТПР:
код единичныйпо ГОСТ 26.014-81
уровень логической «1», В12 ± 2,4
уровень логического «0», В, не более0,6
длительность, не менее - 100 мкс,активный уровень,логическая «1»
Параметры выходных сигналов объема жидкости в систему телеметрии:
с электрическим носителем:
код единичныйпо ГОСТ 26.014-81
уровень логической «1», В12 ± 2,4
уровень логического «0», В, не более0,6
длительность - ( 2 . . . 999 ) мс, активный уровеньлогическая «1»
с носителем в виде замыкающего контакта:
код единичный ГОСТ 26.014-81
длительность, мс б2 … 999
Выходной токовый сигнал измерения текущего расхода, мА от 4 до 20 (на внешней нагрузке 0… 500 Ом)
Параметры сигнала по выходу MODBUS соответствуют стандарту EIA RS-485.
Параметры питающей сети:
напряжение, В220
частота, Гц50
Потребляемая мощность, ВА, не более5
Длина линии связи соединяющая датчики с блоком, м, не более500
Электрические параметры линии связи по каналу измерения объема:
максимально допустимая емкость, мкФ, не более0,3
максимально допустимая индуктивность, мГн, не более1
