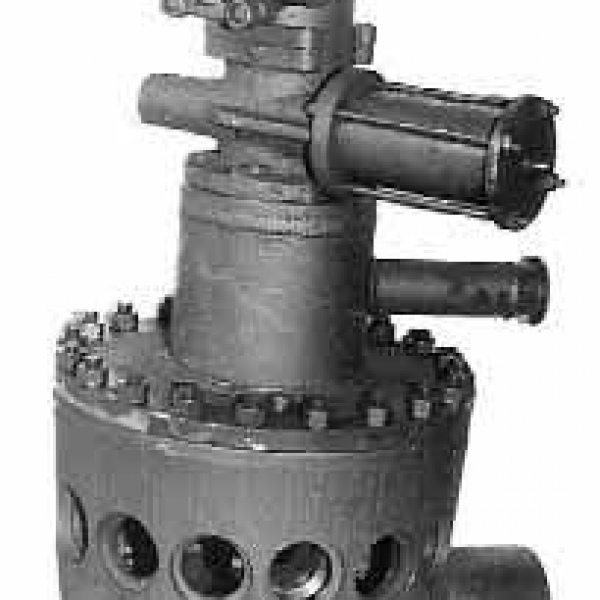

ПСМ переключатель скважин многоходовой

ПСМ переключатель скважин многоходовой в ООО «ОмегаЭнергетик». Цены, характеристики, описания.

Переключатель скважин многоходовой ПСМ устанавливается на автоматизированных групповых замерных установках «Спутник», «Импульс», «Массомер» и предназначены для ручной и автоматической установки скважин на замер.

Раздел: Узлы к АГЗУ Спутник: клапана КМР, счетчики ТОР и т.д.

Скачать технические характеристики в формате PDF для ПСМ переключатель скважин многоходовой

Переключатель скважин многоходовой ПСМ устанавливается на автоматизированных групповых замерных установках «Спутник», «Импульс», «Массомер» и предназначены для ручной и автоматической установки скважин на замер.

Переключатели скважин многоходовые ПСМ имеют взрывобезопасный уровень взрывозащиты, вид взрывозащиты "взрывонепроницаемая оболочка", маркировка по взрывозащите IEхdIIАТЗ по ГОСТ Р51330.0 и могут применяться во взрывоопасных зонах помещений и наружных установок согласно П ПУЭ и другим нормативно - техническим документам, регламентирующим применяемость электрооборудования во взрывоопасных зонах.

Для изготовления износостойких корпусов ПСМ были применены биметаллические (т. е. двухслойные) трубы с отжигом и предварительной механической обработкой.
Наружный слой этих труб изготовлен из стали 20, а внутренний - из стали Х12. Это значительно повышает надежность и увеличивает срок работы переключателей. Корпус-биметалл Сталь X12 (коррозиестойкий).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметры	Ха 2.954.034	Ха 2.954.008	9507	9510	9703	9712
Рабочее давление, МПа, не более	4,0	4,0	4,0	4,0	4,0	4,0
Диаметр входных патрубков, мм	50	80 (50)	80	100	50	80
Диаметр общего выходного патрубка, мм	100	120	150	150	150	150
Количество подключаемых трубопроводов	8	8, 10, 14	8, 10	8	8, 10	8, 10, 14
Максимальный перепад давления между замерным и общим трубопроводами, МПа, не более	0,12	0,12	0,12	0,12	0,12	0,12
Диаметр измерительного патрубка, мм	50	80	80	80	50	80
Напряжение питания датчика положения, В	24	24	24	24	24	24
Диапазон температуры окружающей среды, ºС	от +5 до +50	от +5 до +50	от +5 до +50	от +5 до +50	от +5 до +50	от +5 до +50
Относительная влажность окружающей среды при температуре +20 ºС, %, не более	80	80	80	80	80	80

Номер чертежа ПСМ	Обозначение АГЗУ «Спутник»	Диаметр присоед. труб, идущих от скважины	Исполнение ПСМ
Ха2.954.034	АМ40-8-400КМ	80	Измерительный патрубок под задвижку с присоединительными патрубками на входе
Ха2.954.008	АМ40-14-400	80	Измерительный патрубок под задвижку с присоединительными патрубками на входе
Ха2.954.008-01	АМ40-10-400	75	Измерительный патрубок под задвижку
Ха2.954.008-02	АМ40-8-400	80	Измерительный патрубок под задвижку
Ха2.954.008-03	АМ40-14-400	50	Измерительный патрубок под шаровой кран
Ха2.954.008-04	АМ40-10-400	50	Измерительный патрубок под шаровой кран
Ха2.954.008-05	АМ40-10-400	80	Измерительный патрубок под задвижку с присоединительными патрубками на входе
Ха2.954.008-06	АМ40-10-400	75	Измерительный патрубок под шаровой кран
Ха2.954.008-07	АМ40-8-400	80	Измерительный патрубок под шаровой кран
Ха2.954.008-08	АМ40-14-400	75	Измерительный патрубок под шаровой кран
Ха2.954.008-09	АМ40-10-400	80	Измерительный патрубок под шаровой кран

Перечень запчастей ПСМ:
Наименование ЗИП	Наименование ПСМ
Вал Ха6.306.002	Переключатели скважин ПСМ 4-40 8,10,14 скважин (Ха2.954.008)
Вал Ха6.306.007	Переключатели скважин ПСМ 40-8 (Ха2.954.034)
Каретка УРО2.03.000	Переключатели скважин ПСМ 4-40 8,10,14 скважин (Ха2.954.008)
Пружина УРО2.01.004	Узел каретки ПСМ 4-40 на 8,10,14 скважин (УРО2.03.000)
Ролик Ха8.206.004	Узел каретки ПСМ 4-40 на 8,10,14 скважин (УРО2.03.000)
Каретка Ха6.200.007	Переключатель скважин ПСМ 40-8 (Ха2.954.034)
Пружина Ха8.383.148	Узел каретки ПСМ 40-8 (Ха6.200.007)
Корпус Ха8.020.022	Переключатели скважин ПСМ 4-40 8,10,14 скважин (Ха2.954.008)
Угольник УРО2.04.000	Переключатели скважин ПСМ 4-40 8,10,14 скважин (Ха2.954.008)
Поршень Ха7.014.010	Переключатели скважин всех типов
Уплотнение Ха8.683.338	Узел каретки ПСМ 40-8 (Ха2.954.034)
Уплотнение УРО2.03.003	Узел каретки ПСМ 4-40 на 8,10,14 скважин (Ха2.954.008)
Колесо зубчатое Ха8.424.015	Переключатель скважин 40-8 (Ха2.954.034)
Колесо зубчатое Ха8.424.003-02	Переключатель скважин ПСМ 4-40 на 8 скважин (Ха2.954.008)
Колесо зубчатое Ха8.424.003-01	Переключатель скважин ПСМ 4-40 на 10 скважин (Ха2.954.008)
Колесо зубчатое Ха8.424.003	Переключатель скважин ПСМ 4-40 на 14 скважин (Ха2.954.008)
Храповик Ха8.364.009	Переключатель скважин 40-8 (Ха2.954.034)
Храповик Ха8.364.001-02	Переключатель скважин ПСМ 4-40 на 8 скважин (Ха2.954.008)
Храповик Ха8.364.001-01	Переключатель скважин ПСМ 4-40 на 10 скважин (Ха2.954.008)
Храповик Ха8.364.001	Переключатель скважин ПСМ 4-40 на 14 скважин (Ха2.954.008)
Датчик положения ПСМ.11.00.00.00	Переключатель скважин ПСМ 4-40 на 8 скважин
Датчик положения ПСМ.11.00.00.00-01	Переключатель скважин ПСМ 4-40 на 10 скважин
Датчик положения ПСМ.11.00.00.00-02	Переключатель скважин ПСМ 4-40 на 14 скважин
Указатель ПСМ.11.01.00.00	Переключатели скважин всех типов
Рейка Ха8.480.002	Переключатели скважин всех типов
Гильза Ха8.236.019	Переключатели скважин всех типов
Пружина Ха8.393.050А	Привод храпового механизма переключателей скважин всех типов
Колодка клеммная Ха6.625.019СБ	Переключатели скважин всех типов
Указатель Ха6.050.004СБ	Переключатель скважин 40-8 (Ха2.954.034)
Прокладка Ха8.683.101	Переключатели скважин всех типов
Уплотнение УР.02.03.003	Переключатели скважин ПСМ 4-40 8,10,14 скважин
Пробка Ха8.656.021Б	Переключатели скважин всех типов
Указатель Ха7.027.012	Переключатели скважин всех типов
Сегмент Ха6.258.000СБ	Переключатели скважин всех типов
Кольца резиновые:
016-020-25-2-2 ГОСТ 9833-73	Переключатель скважин 40-8 (Ха2.954.034)
030-034-25-2-2 ГОСТ 9833-73	Переключатель скважин 40-8 (Ха2.954.034)
046-052-36-2-2 ГОСТ 9833-73	Переключатель скважин 40-8 (Ха2.954.034)
050-055-30-2-2 ГОСТ 9833-73	Переключатель скважин 40-8 (Ха2.954.034)
055-060-30-2-2 ГОСТ 9833-73	Переключатель скважин 40-8 (Ха2.954.034)
070-080-58-2-2 ГОСТ 9833-73	Переключатель скважин 40-8 (Ха2.954.034)
075-080-30-2-2 ГОСТ 9833-73	Переключатель скважин 40-8 (Ха2.954.034)
235-245-46-2-2 ГОСТ 9833-73	Переключатель скважин 40-8 (Ха2.954.034)
057-063-36-2-2 ГОСТ 9833-73	Переключатель скважин 40-8 (Ха2.954.034)
038-042 ГОСТ 9833-73	Переключатель скважин 40-8 (Ха2.954.034)
Кольца резиновые:
016-020-25-2-2 ГОСТ 9833-73	Переключатели скважин ПСМ 4-40 8,10,14 скважин (Ха2.954.008)
040-048-46-2-2 ГОСТ 9833-73	Переключатели скважин ПСМ 4-40 8,10,14 скважин (Ха2.954.008)
070-080-58-2-2 ГОСТ 9833-73	Переключатели скважин ПСМ 4-40 8,10,14 скважин (Ха2.954.008)
075-080-30-2-2 ГОСТ 9833-73	Переключатели скважин ПСМ 4-40 8,10,14 скважин (Ха2.954.008)
080-085-30-2-2 ГОСТ 9833-73	Переключатели скважин ПСМ 4-40 8,10,14 скважин (Ха2.954.008)
080-090-58-2-2 ГОСТ 9833-73	Переключатели скважин ПСМ 4-40 8,10,14 скважин (Ха2.954.008)
067-075-46-2-2 ГОСТ 9833-73	Переключатели скважин ПСМ 4-40 8,10,14 скважин (Ха2.954.008)
350-360-58-2-2 ГОСТ 9833-73	Переключатели скважин ПСМ 4-40 8,10,14 скважин (Ха2.954.008)
