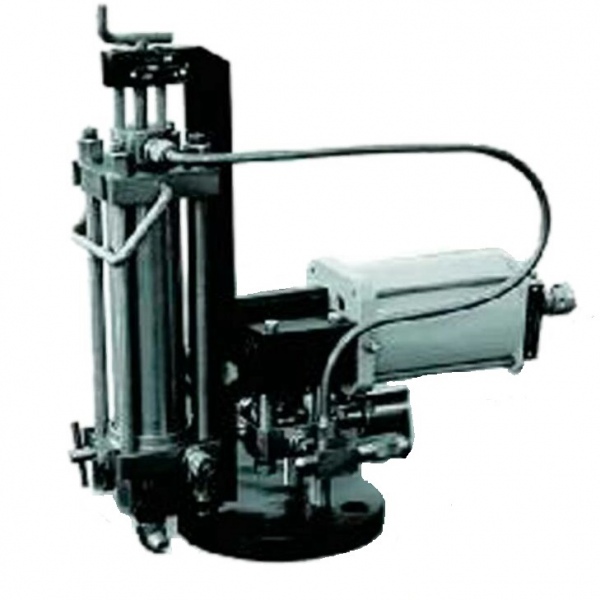

МАВИК-ГЖ пробоотборник автоматический

МАВИК-ГЖ пробоотборник автоматический в ООО «ОмегаЭнергетик». Цены, характеристики, описания.

Пробоотборник автоматический МАВИК-ГЖ – это контроль качества и оперативный учет перекачиваемых газопродуктов (легкоиспаряющихся нефтепродукты, сжиженные газы и газы) аналитическим путем в лабораторных условиях.

Пробоотборник автоматический «Мавик-ГЖ» - предназначен для отбора по заданной программе пробы легкоиспаряющихся нефтепродуктов, сжиженных газов и газы (газопродукт), транспортируемых по трубопроводам при рабочем давлении от 0,2 до 6,З МПа и разработан в соответствии ГОСТ 2517-2012.

Пробоотборник автоматический МАВИК-ГЖ - предназначен для отбора по заданной программе пробы легкоиспаряющихся нефтепродуктов, сжиженных газов и газы (газопродукт), транспортируемых по трубопроводам при рабочем давлении от 0,2 до 6,З МПа.

мавик, мавик, мавик, мавик, мавик, мавик, мавик

Зонд пробоотборный имеет исполнения, соответствующие диаметрам условного прохода трубопровода: 40; 65; 80; 100; 150; 200; 250; 300; 350; 400; 500; 600; 700 мм.

мавик гж, мавик гж, мавик гж, мавик гж, мавик гж, мавик гж, мавик гж

В состав пробоотборника автоматического МАВИК-ГЖ входит:
- пробоотборник, состоящий из дозатора, клапана-манипулятора, электропривода ЭПВ-1 и микропереключателя МПВ-1;
- кронштейн;
- зонд пробоотборный;
- контейнер;
- блок программного управления БПУ-А .

Изделие имеет взрывобезопасный уровень с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировку взрывозащиты 1ЕхdIIВТ4 и предназначен для применения во взрывоопасных зонах помещений и наружных установок.

Блок программного управления БПУ-А относится к электрооборудованию общего назначения и предназначен для установки в невзрывоопасных помещениях.

Степень защиты взрывозащищенных оболочек от проникновения воды, пыли и посторонних твердых частиц - IP54.

Пробоотборник автоматический МАВИК-ГЖ выполнен в вибропрочном исполнении по ГОСТ 12997-84 группа L3.

отбор проб газа, отбор проб газа, отбор проб газа, отбор проб газа, отбор проб газа

По климатическим факторам внешней среды изделия относятся к исполнению УХЛ4.2, но для работы при температуре от + 5 до +50oС.

Характеристика отбираемого продукта:
Массовая доля воды, %, не болеемавик, мавик, мавик, мавик, мавик, мавик, мавик 5
Кинематическая вязкость, м2мавик, мавик, мавик, мавик, мавик, мавик, мавик 12х10-6
Температура, °Смавик, мавик, мавик, мавик, мавик, мавик, мавик -40...+90
Концентрация хлористых солей, г/л, не более 30
Массовая доля механических примесей, %, не более 0,15

*По заказу потребителя допускается изготовление и поставка контейнера емкостью 650 см³ и 750см³..

автоматический пробоотборник, автоматический пробоотборник, автоматический пробоотборник, автоматический пробоотборник, автоматический пробоотборник, автоматический пробоотборник

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ пробоотборника автоматического МАВИК-ГЖ:
Параметры электропитания:
пробоотборника:
- напряжение, В 220/380
- частота, Гц 50
- потребляемая мощность, Вт, не более 30
- потребляемый ток, А, не более 1
блока БПУ-А:
- напряжение, В 220
- частота, Гц 50
Объем дозы пробы, отбираемой пробоотборником за один цикл, см3 20
*Объем пробы, вмещающейся в кантейнер, см3, не менее 250
Габаритные размеры и масса составных частей пробоотборника МАВИК-ГЖ:
Наименование: Габаритные размеры, мм Масса, кг
Пробоотборник МАВИК-ГЖ 400x170x296 9,0
Кронштейн 250x250x300 11,2
Контейнер, 250 см³ 125х105х280 4,5
Блок БПУ-А 200x250x155 2,1

Длина и масса зонда пробоотборника МАВИК-ГЖ:
Диаметр условного прохода трубопровода, мм Длина зонда, мм Масса, кг
МАВИК-ГЖ-40 136 3,91
МАВИК-ГЖ-50 143 4,11
МАВИК-ГЖ-65 151 4,13
МАВИК-ГЖ-80 159 4,16
МАВИК-ГЖ-100 168 4,2
МАВИК-ГЖ-150 241 4,39
МАВИК-ГЖ-200 289 4,5
МАВИК-ГЖ-250 332 4,6
МАВИК-ГЖ-300 373 4,72
МАВИК-ГЖ-350 416 4,83
МАВИК-ГЖ-400 454 4,98
МАВИК-ГЖ-500 588 5,1
МАВИК-ГЖ-600 678 5,2
МАВИК-ГЖ-700 757 5,9

Запасные части для пробоотборника МАВИК-ГЖ:
№ п/п Наименование запчастей к пробоотборнику МАВИК-ГЖ
1 Комплект монтажных частей к пробоотборнику МАВИК-ГЖ (ответные фланцы, шпильки, гайки, прокладки)
2 Редуктор к пробоотборнику МАВИК-ГЖ блок бпу а, блок бпу а, блок бпу а
3 Унифицированный ремонтный комплект к пробоотборнику МАВИК-ГЖ (УРК МАВИК-ГЖ)
4 Микропереключатель путевой к пробоотборнику МАВИК-ГЖ
5 Электропривод к пробоотборнику МАВИК-ГЖ
6 Клапан манипулятор к пробоотборнику МАВИК-ГЖ
7 Дозатор к пробоотборнику МАВИК-ГЖ
9 Блок сопряжения для микропереключателя к пробоотборнику МАВИК-ГЖ
11 Манжета к пробоотборнику МАВИК-ГЖ
12 Комплект резиновых уплотнений к пробоотборнику МАВИК-ГЖ
