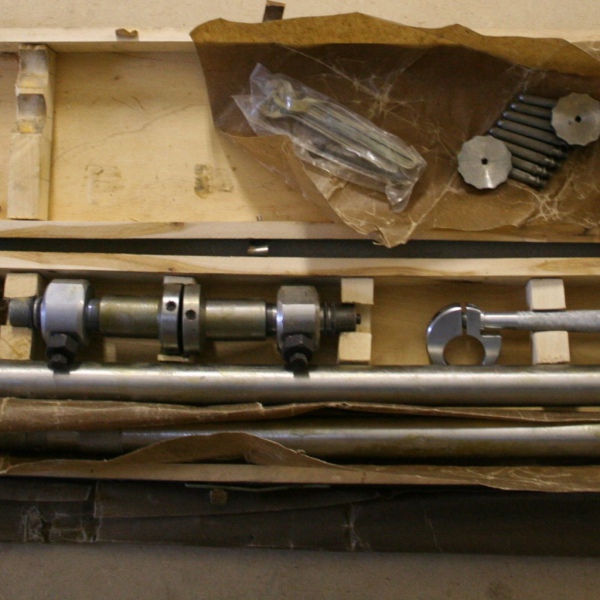

ПГ-1000 пробоотборник глубинный скважинный устьевой в ООО «ОмегаЭнергетик». Цены, характеристики, описания.
Пробоотборник глубинный ПГ-1000 предназначен для отбора проб пластовых нефтей из фонтанирующих скважин.
Глубинный пробоотборник ПГ-1000 предназначен для отбора проб пластовых нефтей из фонтанирующих скважин. Применяется на скважинах, обсаженных лифтовыми трубами диаметром 60 мм и более, рабочим давлением до 100 МПа или до 50 МПа и температурой до 200 °С. Пробоотборник глубинный, пробоотборник скважинный, пробоотборник устьевой
| Пробоотборник ПГ-1000 выпускается в двух исполнениях: |
|---|
| Глубинный пробоотборник ПГ-1000 – рассчитан на забойное давление до 100 МПа. ПГ-1000, ПГ-1000 |
| Глубинный пробоотборник ПГ-1000.01 – рассчитан на забойное давление до 50 МПа. ПГ-1000, ПГ-1000 |
| Исполнения отличаются материалом камеры отбора проб. Пробоотборник глубинный, пробоотборник скважинный, пг-1000 |
Принцип работы глубинного пробоотборника ПГ-1000 :
Пробы отбираются во время работы скважин. Пробоотборник глубинный, пробоотборник скважинный, пробоотборник устьевой
Дебит жидкости должен быть минимальным и не препятствовать спуску пробоотборника.
При отборе проб забойное давление должно превышать давление насыщения, так как пробы, отобранные в зоне двухфазного движения, пластовую нефть не характеризуют. Пробоотборник глубинный, пробоотборник скважинный, пробоотборник устьевой
Отбор проб из остановленных скважин допускается в том случае, если скважина перед остановкой работала с забойным давлением, значительно превышающим давление насыщения.
Спуск пробоотборника в скважину производится через устьевой сальник (лубрикатор) на проволоке диаметром 1,8-2 мм.
После достижения пробоотборником заданной глубины его выдерживают для промывки камеры отбора проб пластовой нефтью и затем приступают к подъему. Пробоотборник глубинный, пробоотборник скважинный, пробоотборник устьевой
При подъеме пробоотборника на 30-50 м. давление снаружи пробоотборника снижается и между камерой узла предохранительного клапана и внешней средой образуется перепад давления.
Этот перепад воздействует на механизм закрытия клапанов камеры отбора проб.
Температура окружающей среды от -10 до +35 °С. Пробоотборник глубинный, пробоотборник скважинный, пробоотборник устьевой
| Технические характеристики глубинного пробоотборника ПГ-1000 | |
|---|---|
| Давление рабочей среды, МПа, не болееПробоотборник глубинный, пробоотборник скважинный, пг-1000 | 30 |
| Температура рабочей среды, °С, не болееПробоотборник глубинный, пробоотборник скважинный, пг-1000 | +100 |
| Объем отбираемой пробы, см.3, не менее Пробоотборник глубинный, пробоотборник скважинный, пг-1000 | 300 |
| Габаритные размеры, мм.Пробоотборник глубинный, пробоотборник скважинный, пг-1000 | Ø38х1800 |
| Масса, кг., не болееПробоотборник глубинный, пробоотборник скважинный, пг-1000 | 9 |
| Максимальное рабочее давление, МПа, не более: | |
| ПГ-1000Пробоотборник глубинный, пробоотборник скважинный, пг-1000 | 100 |
| ПГ-1000-01 Пробоотборник глубинный, пробоотборник скважинный, пг-1000 | 50 |
| Максимальная рабочая температура, °С, не более Пробоотборник глубинный, пробоотборник скважинный, пг-1000 | +200 |
| Объем отбираемой пробы, см3., не менееПробоотборник глубинный, пробоотборник скважинный, пг-1000 | 400 |
| Высота подъема пробоотборника в скважине, Пробоотборник глубинный, пробоотборник скважинный, пг-1000 необходимая для срабатывания механизма реле, м. Пробоотборник глубинный, пробоотборник скважинный, пг-1000 | 30-50 |
| Перепад давления между давлением в камере реле и наружным давлением, Пробоотборник глубинный, пг-1000 достаточный для срабатывания реле, МПаПробоотборник глубинный, пробоотборник скважинный, пг-1000 | 0,15-0,25 |
| Габаритные размеры, мм., не болееПробоотборник глубинный, пробоотборник скважинный, пг-1000 | Ø38x2000 |
| Масса, кг., не более Пробоотборник глубинный, пробоотборник скважинный, пг-1000 | 11,3 |
| ПВДВ-2М.000 Переводник высокого давления верхний ПВДВ-1000ПГ-1000, ПГ-1000 |
| ПВДН-2М.000 Переводник высокого давления нижний ПВДН-1000ПГ-1000, ПГ-1000 |
| ВИМ-00 Вентиль игольчатый ВИМ-1000Пробоотборник глубинный, пробоотборник скважинный, пг 1000 |
| ПГ-ВИ-01 ТалрепПробоотборник глубинный, пробоотборник скважинный, пг 1000 |
| ПГ-ВИ-02 ТалрепПробоотборник глубинный, пробоотборник скважинный, пг 1000 |
| ОС-01 Отвод собачкиПробоотборник глубинный, пробоотборник скважинный, пг 1000 |
| ФП-00.000 футляр для пробоотборника ПГ-1000 (тара) Пробоотборник глубинный, пробоотборник скважинный, пг 1000 |
