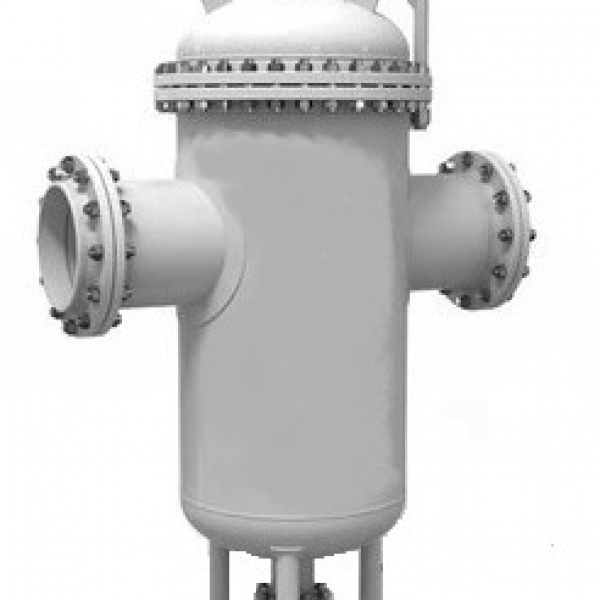

СДЖ фильтр сетчатый жидкостной

СДЖ фильтр сетчатый жидкостной в ООО «ОмегаЭнергетик». Цены, характеристики, описания.

Фильтр сетчатый жидкостной СДЖ предназначен для очистки механических примесей сырой и товарной нефти, нефтепродуктов, а также воды. Областью применения являются узлы учета нефти и нефтепродуктов на объектах нефтепродуктопроводов предприятий нефтяной и других отраслей промышленности.

Фильтры СДЖ в процессе эксплуатации не токсичны и не выделяют химически вредные вещества в окружающую среду.

Фильтр СДЖ предназначены для эксплуатации в условиях взрывоопасных зон всех классов помещений и наружных установках.
При эксплуатации температура окружающего воздуха от -60 до +50 °С.

Характеристики рабочей среды:
НаименованиеПараметры
Нефть по ГОСТ Р 51858-2002
Температура, °Сот 5 до +60
Вязкость кинематическая, сСтдо 300
плотность, кг/м3700 до 1200
содержание воды, % объемн.до 100
содержание мехпримесей, % масс., не более0,5
содержание парафина, % масс., не более9,0
содержание сернистых соединений, % масс., не более3
нефтепродукты (бензин, керосин, дизельное топливо, мазут)
Температура, °Сот 5 до +80
Вязкость, сСт300
плотность, кг/м3700 до 1000
содержание мехпримесей, % масс., не более0,5
воды с температурой от 0 до +60ºС.

Фильтр предназначен для эксплуатации в условиях взрывоопасных зон помещений всех классов и наружных установок класса В-1г, в которых могут образовываться взрывоопасные смеси горючих газов и паров с воздухом категорий II-А, II-В и групп Т1, Т2, ТЗ, Т4, Т5, Т6.

Технические характеристики фильтра СДЖ:
1. Потеря давления на незагрязненных фильтрах СДЖ при максимальной пропускной способности и вязкости нефти до 100 × 10-6 м3/с, не более 0,01 МПа.
2. Допустимый перепад давления на загрязненных фильтрах не более 0,3 МПа.
3. Номинальная тонкость фильтрации от 0,2 до 4 мм. (4 мм. по умолчанию), но возможно изготовление и другой тонкости фильтрации на фильтры СДЖ.
4. Рабочее давление, МПа - 1,6; 2,5; 4,0; 6,3; 16

*Возможно изготовление по индивидуальным размерам и материальному исполнению Заказчика.
*По желанию Заказчика возможно исполнение фильтра сетчатого МИГ-Ф до 16 Мпа
.

Пример записи обозначения при заказе фильтра МИГ-Ф:
«Фильтр СДЖ-250-6,3»
СДЖ – маркировка фильтра сетчатого жидкостного;
Ф – плоская крышка;
250 – диаметр условного прохода мм.;
6,3 – условное давление МПа.

Фильтр СДЖ. Параметры фильтров
Исполнение фильтраУсловный проход, DN, ммУсловное давление, Р N, МПаПропускная способность, м3Поверхность фильтрации, м2Вместимость, м3
фильтр СДЖ-40-16401,6420,150,044
фильтр СДЖ -40-25402,5420,150,044
фильтр СДЖ -40-40404420,150,043
фильтр СДЖ -40-63406,3420,150,043
фильтр СДЖ -40-1604016420,180,054
фильтр СДЖ -50-16501,6720,150,044
фильтр СДЖ -50-25502,5720,150,044
фильтр СДЖ -50-40504720,150,043
фильтр СДЖ -50-63506,3720,150,043
фильтр СДЖ -50-1605016720,180,054
фильтр СДЖ -65-16651,61200,150,044
фильтр СДЖ -65-25652,51200,150,044
фильтр СДЖ -65-406541200,150,043
фильтр СДЖ -65-63656,31200,150,043
фильтр СДЖ -65-16065161200,180,054
фильтр СДЖ -80-16801,61800,150,044
фильтр СДЖ -80-25802,51800,150,044
фильтр СДЖ -80-408041800,150,043
фильтр СДЖ -80-63806,31800,150,043
фильтр СДЖ -80-16080161800,180,054
фильтр СДЖ -100-161001,63000,250,113
фильтр СДЖ -100-251002,53000,250,113
фильтр СДЖ -100-4010043000,250,116
фильтр СДЖ -100-631006,33000,250,113
фильтр СДЖ -150-161501,66000,250,113
фильтр СДЖ -150-251502,56000,250,113
фильтр СДЖ -150-4015046000,250,116
фильтр СДЖ -150-631506,36000,250,113
Фильтр СДЖ. Габаритные размеры и масса.
Исполнение фильтраD, ммD1, ммD2, ммd, ммn, ммL, ммH, ммH1, ммН2, ммB, ммМасса, кг
фильтр СДЖ-40-161101454251845704608881132951164
фильтр СДЖ -40-251101454251845704608881132951164
фильтр СДЖ -40-401101454701845704608981142951215
фильтр СДЖ -40-631251654702245704608981142951215
фильтр СДЖ -40-16012516558522457046092411671103310
фильтр СДЖ -50-161251604251845704608881132951166
фильтр СДЖ -50-251251604251845704608881132951166
фильтр СДЖ -50-401251604701845704608981142951208
фильтр СДЖ -50-631351754702245704608981142951208
фильтр СДЖ -50-16014519058526457046092411671103320
фильтр СДЖ -65-161451804251845704608881132951171
фильтр СДЖ -65-251451804251885704608881132951171
фильтр СДЖ -65-401451804701885704608981142951200
фильтр СДЖ -65-631602004702285704608981142951200
фильтр СДЖ -65-16017022058526857046092411671103360
фильтр СДЖ -80-161601954251885704608881132951255
фильтр СДЖ -80-251601954251885704608881132951255
фильтр СДЖ -80-401601954701885704608981142951320
фильтр СДЖ -80-631702104702285704608981142951320
фильтр СДЖ -80-16018023058526868046092411671103370
фильтр СДЖ -100-1618021561018890050093811781088323
фильтр СДЖ -100-2519023061022890050093811781088323
фильтр СДЖ -100-4019023067022890050095111881152502
фильтр СДЖ -100-6320025067026890050095111881152502
фильтр СДЖ -150-1624028061022890050093811781088369
фильтр СДЖ -150-2525030061026890050093811781088369
фильтр СДЖ -150-4025030067026890050095111881152589
фильтр СДЖ -150-6328034067033890050095111881152589
