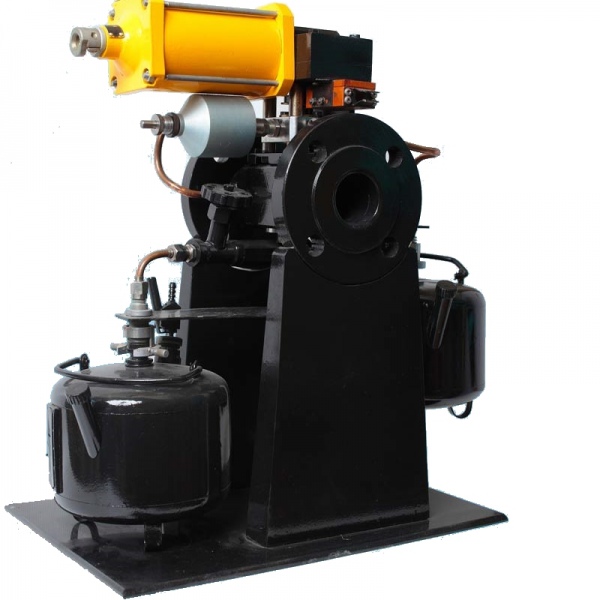

СТАНДАРТ-АЛ пробоотборник для автоматического и ручного отбора проб

СТАНДАРТ-АЛ пробоотборник для автоматического и ручного отбора проб в ООО «ОмегаЭнергетик». Цены, характеристики, описания.

Пробоотборник "Стандарт-АЛ" автоматического и ручного типа– это контроль качества и оперативный учет перекачиваемых нефти и нефтепродуктов аналитическим путем в лабораторных условиях.

СТАНДАРТ-АЛ пробоотборник автоматический совмещенный с ручным отбором проб предназначен для отбора пробы нефти и нефтепродуктов, и др. жидкостей, из трубопровода при рабочем давлении, начиная от 0,2 МПа до 6,3 МПа, и разработан в соответствии ГОСТ 2517-2012.

Назначение пробоотборника Стандарт-АЛ – это контроль качества и оперативный учет перекачиваемых нефти и нефтепродуктов аналитическим путем в лабораторных условиях.

Пробоотборник Стандарт-АЛ рассчитан на рабочее давление в трубопроводе от 0,2 д 6,3 МПа.

пробоотборник стандарт, пробоотборник стандарт, пробоотборник стандарт , пробоотборник стандарт

Условный диаметр самого пробоотборника 50мм. Диаметр обводной линии, также, 50 мм.
Диаметр трубопровода, из которого возможен отбор пробы, начинается от 40мм. и до 1200мм., такой большой разбег диаметров достигается за счет устройства пробозаборного устройства щелевого типа ПУЩТ или пробозаборного устройства трубчатого типа .

Управление пробоотборником Стандарт-АЛ осуществляется блоком программного управления БПУ-А .

Пробоотборник ручного и автоматического отбора пробы Стандарт-АЛ имеет взрывобезопасное исполнение и маркировку по взрывозащите – 1 ExdllBT4. Если точнее, то взрывобезопасность пробоотборников Стандарт-АЛ осуществляется под средством использования взрывобезопасных узлов: электропривода ЭПВ-1 и микропереключателя МПВ-1, которые имеют взрывобезопасный уровень взрывозащиты с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировку 1ExdIIBT4.

Пробоотборник Стандарт-АЛ предназначен для применения во взрывоопасных зонах всех классов помещений и наружных установках, регламентирующим применение электрооборудования во взрывоопасных зонах.

Блок программного управления БПУ-А – изделие общего назначения и предназначен для установки вне взрывоопасных зон.

пробоотборник стандарт ар, пробоотборник стандарт ар, пробоотборник стандарт ар, пробоотборник стандарт ар

Вид климатического исполнения УХЛ4.2, но для работы при температуре от +5°С до +50°С

Характеристика отбираемого продукта:
- массовая доля содержания воды, % до 98
- кинематическая вязкость, м2до 120 × 10-6
- температура, °С пробоотборник стандарт ал, пробоотборник стандарт ал, пробоотборник стандарт ал, пробоотборник стандарт ал от +5 до +90
- концентрация хлористых солей, г/л до 30 г/л
- массовая доля содержания механических примесей, % до 0,15
- массовая доля содержания сернистых соединений, % до 3,5

Параметры электрического питания:
Пробоотборника Стандарт-АЛ :
- род тока, переменный трехфазный
- напряжение, В(220 +22 / -33 /380 +38 / -57)
- частота, Гц пробоотборник стандарт, пробоотборник стандарт, пробоотборник стандарт , пробоотборник стандарт ( 50 ± 1 )
потребляемая мощность, Вт, не более 25
Блок программного управления БПУ-А :
- род тока, переменный однофазный
- напряжение, В (220 +22 / -33)
- частота, Гцстандарт ал, стандарт ал, стандарт ал, стандарт ал, стандарт ал, стандарт ал ( 50 ± 1 )
- потребляемая мощность, ВА, не более 10

Объем дозы пробы отбираемой автоматическим пробоотборником, см3 от 1 до 20 Минимальное число точечных проб, должно быть, не менее 300 Объем пробы, вмещающейся в баллон, см3 3000

*По заказу потребителя допускается изготовление и поставка баллонов 4000 см3, 5000 см3, 6000 см3.

Габаритные размеры и масса пробоотборника Стандарт-АЛ , БПУ-А , баллона для отборы пробы:
Наименование Размеры,мм Масса, кг
Пробоотборник Стандарт-АЛ 580х300х610 33,0
Блок программного управления БПУ-А 190х206х113 1,5
Баллон для отбора пробы (3000 см 3 *) 190х190х220 1,5

Наиболее часто, заказываемые комплектации Стандарт-АЛ :
1) Пробоотборник Стандарт-АЛ ;
2) Пробоотборник Стандарт-АЛ + блок программного управления БПУ-А ;
3) Пробоотборник Стандарт-АЛ + блок программного управления БПУ-А + пробозаборного устройства щелевого типа ПУЩТ или пробозаборного устройства трубчатого типа ;
4) Пробоотборник Стандарт-АЛ + блок программного управления БПУ-А + пробозаборного устройства щелевого типа ПУЩТ или пробозаборного устройства трубчатого типа + смеситель потока Вихрь ;
5) Пробоотборник Стандарт-АЛ + пробозаборного устройства щелевого типа ПУЩТ или пробозаборного устройства трубчатого типа ;
6) Пробоотборник Стандарт-АЛ + смеситель потока Вихрь .
Также, по желанию Заказчика, конечно же, возможны и другие варианты комплектации пробоотборников Стандарт-АЛ .

Запасные части для пробоотборника Стандарт-АЛ
№ п/п Наименование запчастей к пробоотборнику Стандарт-АЛ
1 Комплект монтажных частей к пробоотборнику Стандарт-АЛ (ответные фланцы, шпильки, гайки, прокладки)
2 Редуктор НА6.01.007 к пробоотборнику Стандарт-АЛ
3 Унифицированный ремонтный комплект к пробоотборнику Стандарт-АЛ (УРК Стандарт-АЛ)
4 Микропереключатель путевой ЭПВ-1 НА6.01.012 к пробоотборнику Стандарт-АЛ
5 Электропривод ЭПВ-1 НА6.01.012 к пробоотборнику Стандарт-АЛ
6 Клапан манипулятор СТ2.01.00 к пробоотборнику Стандарт АЛ
7 Дозатор НА 6.01.003 к пробоотборнику Стандарт-АЛ
8 Диспергатор Ду 50мм к пробоотборнику Стандарт-АЛ
9 Блок сопряжения для микропереключателя к пробоотборнику Стандарт-АЛ
10 Комплект развольцованных импульсных трубок к пробоотборнику Стандарт-АЛ
11 Манжета НА8.01.113 к пробоотборнику Стандарт-АЛ
12 Комплект резиновых уплотнений к пробоотборнику Стандарт-АЛ

пробоотборник стандарт ал 50, пробоотборник стандарт ал 65, пробоотборник стандарт ал 80, пробоотборник стандарт ал 100, пробоотборник стандарт ал 150, пробоотборник стандарт ал 200, пробоотборник стандарт ал 250, пробоотборник стандарт ал 300, пробоотборник стандарт ал 350, пробоотборник стандарт ал 400, пробоотборник стандарт ал 500, пробоотборник стандарт ал 600, пробоотборник стандарт ал 700, пробоотборник стандарт ал 800, пробоотборник стандарт ал 1000, пробоотборник стандарт ал 1200
